Cómo montar y fijar un polipasto fijo en casa

Aunque no lo crean, mi taller para el blog y el canal de youtube lo tengo en una 2ª planta, por lo que subir ciertos elementos se me hace muy pesado. Y no sólo por el peso que supone, sino la cantidad de veces que tengo que subir y bajar a buscarlos.

Por lo que he buscado una solución al problema: hacerme una grúa casera fija. Las mismas se venden para instarlas (tanto la estructura de hierro como el motor), pero he querido hacerme la estructura de forma casera para dar salida a los restos de materiales que tengo por casa. Además, de para fabricarmelo a mis necesidades en cuanto a dimensiones, robutez, zona de instalación…

Una vez que me he fabricado la estructura, tan sólo he colocado el polipasto y a disfrutarla.

Materiales

electrodos de 2.5 mm

discos de corte para hierro

discos de repaso para hierro

U de hierro

tapa de suncho

cable de acero

tensores

perrillos o sujetacables estribo

cáncamo hembra

espirros de presión grandes cargas

soporte giratorio para polipasto

tuercas y tornillos

pletina de hierro
Herramientas

metro

lápiz

soldadora inverter

amoladora o radial

taladro percutor

brocas de pared

brocas de hierro

martillo

nivel de burbuja

taladro de columna (opcional)

Cómo hacer una grúa casera fija

Nota importante: usaremos todas las medidas de protección necesarias para realizar la grúa casera, tales como guantes, protectores de oídos, gafas…

1. Comenzamos por usar una u de hierro y una tapa de suncho que he reciclado. Las tapas de suncho las podemos adquirir en tiendas especializadas de electricidad.

2_(25)


2. Cortamos la varilla roscada que trae la tapa de suncho, ya que vamos a soldar la misma a la u.

2_(26)


2_(27)

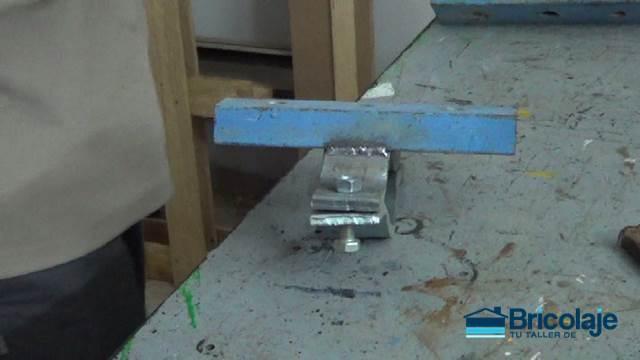

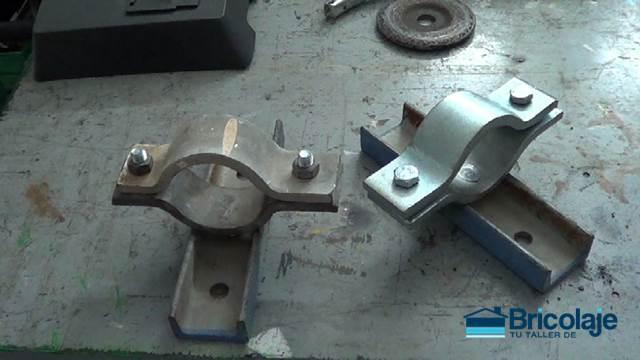

3. Presentamos la u sobre la tapa de suncho, en el centro del mismo, para posteriormente soldarlo por ambas caras. Para soldarlo, usaremos una soldadora inverter y electrodos de rutilo de 2.5 mm de diámetro.

Vamos a necesitar dos u con la tapa de suncho, de está forma, sujetaremos el tubo de forma correcta.

2_(28)


2_(30)


2_(31)

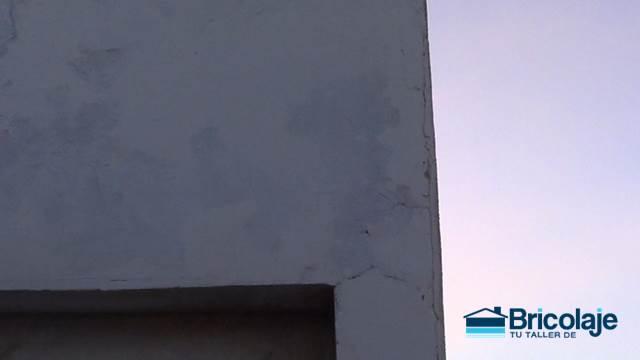

4. Esté es el lugar escogido para instalar el polipasto. Es una columna de hierro y hormigón, ideal para instalarlo. De está forma, me aseguro que soportará el peso de la carga sin que se caiga.

2_(32)

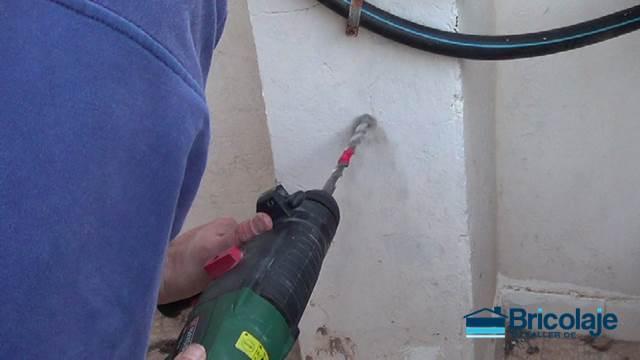

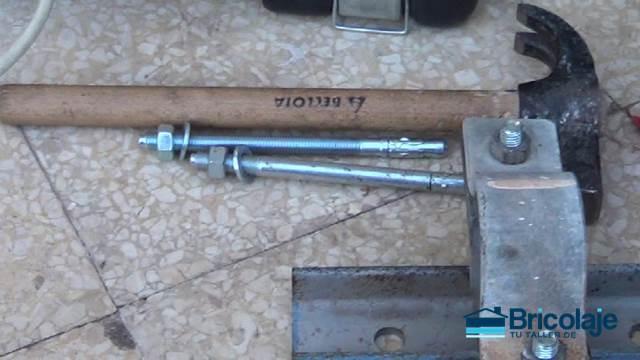

5. Para instalar la u con el suncho, vamos a usar los espirros de presión, concretamente de 12 x 180 mm. Comenzamos por abrir un agujero para poder instalar el espirro. Usaremos una broca del diámetro del espirro.

2_(34)


2_(35)

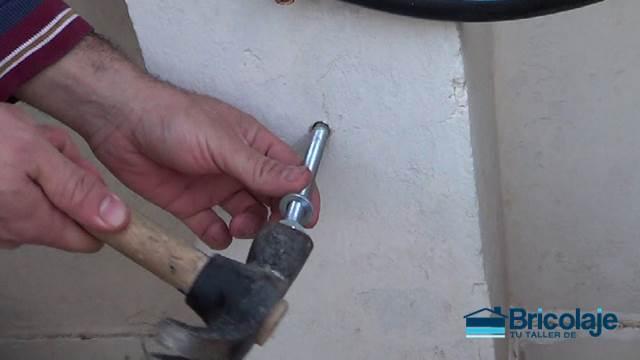

6. Lo insertamos en el agujero usando el martillo. Y para conseguir que quedé bien sujeto, apretamos la tuerca para expandir el espirró en el interior del agujero. Sacamos la tuerca y la arandela que la usaremos para realizar la instalación de los soportes.

2_(36)


2_(38)


2_(39)


7. Colocamos un primer espirro, a continuación colocamos el soporte a nivel y marcamos, para abrir el segundo agujero para colocar el segundo espirro y así sujetar fuertemente el soporte.

2_(40)

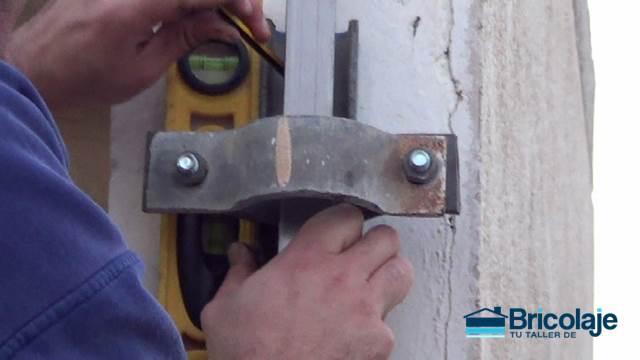

8. Hacemos lo mismo con el otro soporte, lo marcamos y sujetamos a la pared mediante los espirros. Pero para dejarlo a nivel y alineado con respecto al anterior soporte, usaremos una regla de aluminio o cuadradillo de hierro.

2_(43)

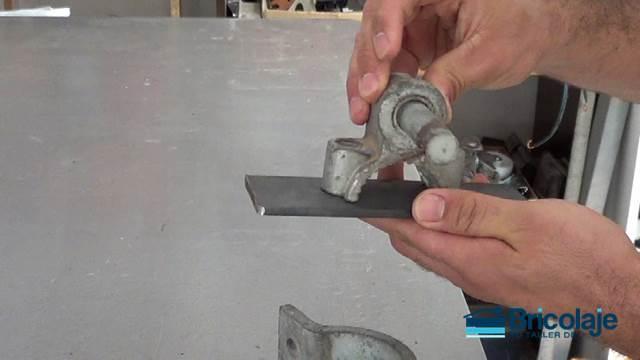

9. Ahora toca adaptar el soporte giratorio del cuadradillo del polipasto a la tapa de suncho. Para ello, cortamos un trozo de pletina del largo de la tapa del suncho. Y marcamos los agujeros de la tapa del suncho en la pletina para sujetar la una a la otra mediante tornillos y tuercas.

2_(45)


10. A continuación, perforamos las marcas realizadas en la pletina de hierro.

2_(46)


2_(47)

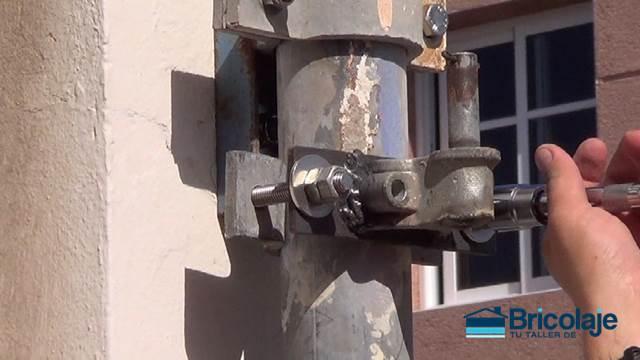

11. Soldamos el soporte giratorio a la pletina que hemos estado trabajando en los pasos anteriores. A continuación, lo sujetamos a la tapa del suncho mediante tornillos y tuercas. Pondremos arandelas y 2 tuercas: tuerca y contratuerca. Así evitaremos que se puedan aflojar por los movimientos.

2_(50)


2_(51)

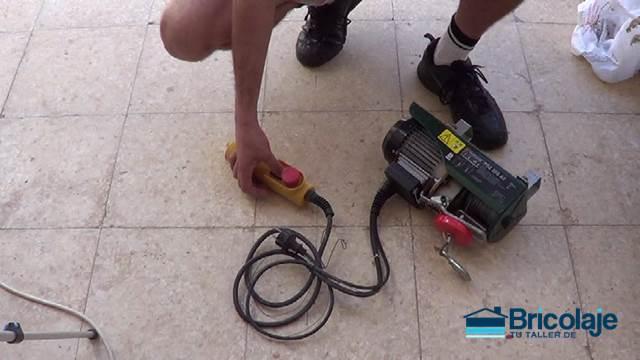

12. Colocamos el polipasto en el cuadradillo que hemos colocado en el soporte giratorio. Usaremos unos tacos de goma que trae, y lo apretamos todo siguiendo las instrucciones del fabricante del polipasto.

2_(52)


2_(53)

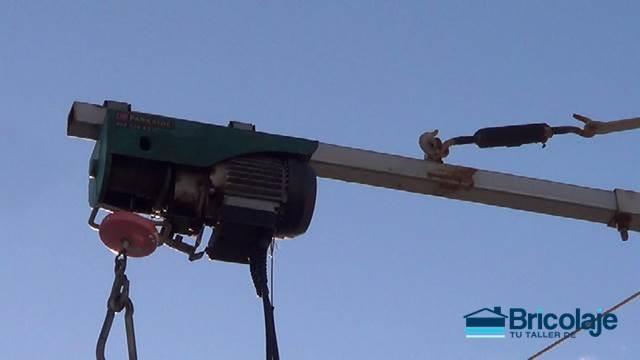

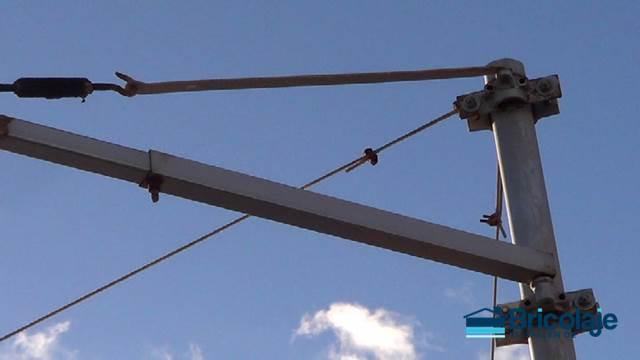

13. Al final tuve que realizar cambios con respecto al proyecto inicial. Le puse un más largo ya que los materiales grandes, como por ejemplo un palet, no pasaba con la altura del tubo que puse inicialmente.

Por otro lado, también tuve que alargar el cuadradillo que hace girar el polipasto para poder salvar el balcón y el tamaño de los objetos a subir o bajar.

Y para sujetar fuertemente el polipasto, he colocado un tensor con otro soporte giratorio. Además, le he colocado varios cables de aceros sujetos a las paredes laterales usando perillos o sujetacables estribo.

2_(54)


2_(55)


Te dejó un vídeo con el proceso de cómo montar y fijar un polipasto fijo en casa.


¿Qué te parece el polipasto fijo en casa?¿Se te ocurre otra forma de hacerla?¿Cuál?

Un saludo y hasta el próximo proyecto.
