Cómo reforzar la mesa con tornillos para una máquina

2-13

Hace un tiempo hicimos una mesa para una máquina con tornillos, en mí caso era una para ingletadora telescópica, y realizando la misma me equivoqué al realizar los agujeros intermedios por no tener en cuenta la altura de las ruedas. Por tanto, vamos a aprovechar esos agujeros, no hay mal que por bien no venga, y le colocaremos unas pletinas para reforzarla.

El motivo de dar una mayor robustez a la mesa no es otro sino los comentarios en el canal de youtube donde me recomendaban reforzarla, y como tienen razón ya que encima de la misma se va a colocar una máquina de corte con el consiguiente riesgo y peligro, no me lo he pensado.

Para realizar la faena usaremos pletina de hierro, y la colocaremos de forma diagonal en su parte trasera. Considero que es una forma fácil de reforzar la mesa, además de efectiva.

materiales

pletina de hierro de 35 mm

disco de corte para amoladora o radial

disco de repaso para amoladora o radial

aceite multiusos

tornillos 8 mm de diámetro

tuercas de 8 mm de diámetro

arandelas

herramientas

metro

lápiz y/o rotulador

máquina de corte de hierro: tronzadora, sierra de cinta, amoladora o radial…

amoladora o radial

brocas de hierro

taladro de columna o soporte para taladro

llaves fijas y/o de tubo

sargentos

Cómo reforzar la mesa con tornillos para una máquina.

Nota importante: deberemos usar todas las medidas de protección necesarias para reforzar la mesa con tornillos para una máquina, tales como guantes, protectores de oídos, gafas…

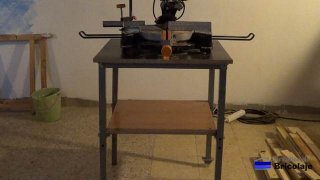

1. Partimos de la mesa con tornillos para una máquina que hicimos hace un tiempo, para añadirle un refuerzo a la misma, vamos a añadirle unas pletinas de hierro.

1

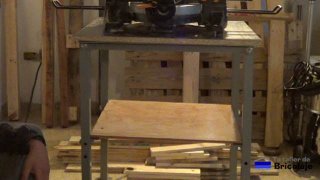

2. Casualmente, haciendo la mesa con tornillos, me equivoque al abrir los agujeros intermedios para colocarle una balda, con lo que vamos a aprovechar esos agujeros que se hicieron por equivocación para sujetar las pletinas y así reforzarla.

Por tanto, medimos desde los tornillos superiores hasta los agujeros que se hicieron por error, y así colocar unas pletinas diagonales que le darán una mayor robustez a la mesa.

2-1
2-2

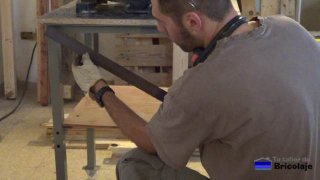

3. Cortamos la pletina con la medida obtenida en el paso anterior, he usado una pletina de 35 mm, y la presentamos para marcar en los extremos el saliente y así quedé la misma integrada en la estructura de la mesa.

2-3

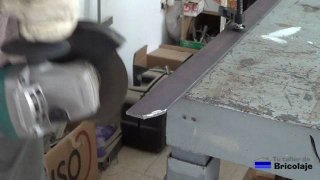

4. Cortamos la marca realizada en el paso anterior, para ello usaremos la amoladora o radial y disco de corte.

2-4

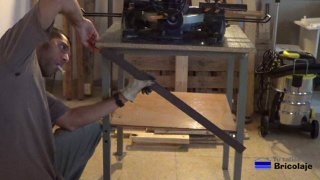

5. Después de realizar el primer corte, la volvemos a presentar para marcar la otra punta de la pletina que sobresale en la estructura de la mesa. Además, también marcaremos el lugar donde va el agujero para sujetarla a la mesa con los tornillos superiores.

2-5

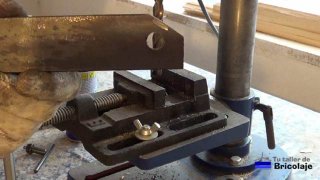

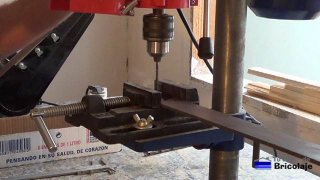

6. En el siguiente paso abrimos el agujero superior en la pletina para poder sujetarla a la mesa. Para ello, podemos usar un soporte para taladro, taladro de columna…. Comenzamos pasando una broca de hierro de menor diámetro hasta llegar a la broca con el diámetro deseado, en esté caso pasaríamos como última broca una de 8.5 mm de diámetro ya que el tornillo que vamos a usar es el de 8 mm de diámetro.

2-6
2-7

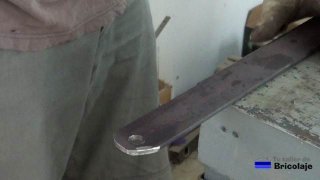

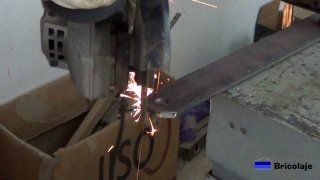

7. Acto seguido, retiramos el sobrante en la pletina que hemos marcado en el paso 5, con la amoladora o radial y disco de corte. Es posible que necesitemos repasar las rebabas generadas por los procesos realizados: corte del material y abrir agujero.

2-8
2-9

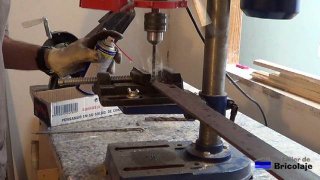

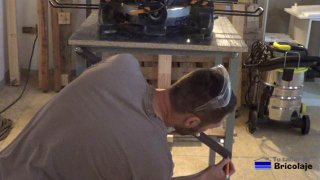

8. Realizamos los mismos pasos para la parte inferior de la pletina, marcamos y cortamos los sobrantes. Posteriormente, marcamos y abrimos el agujero para poder sujetarla a la mesa con un tornillo, tuerca y arandelas de 8 mm de diámetro.

2-10
2-11

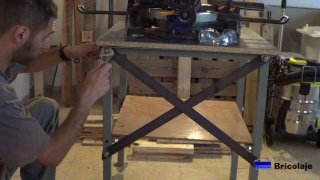

9. Toda vez que tengamos las dos pletinas preparadas para colocarlas, tan sólo deberemos aflojar el tornillo superior para colocarla mientras que en la parte inferior le colocaremos un tornillo, arandelas y tuercas usando los agujeros que habremos abierto para tal fin. En mí caso, usaré los que he abierto por error.

2-12

10. Y listo, de está forma tan fácil habremos dado un refuerzo extra a nuestra mesa para una máquina de corte realizada con tornilllos.

2-13


Te dejó un vídeo con todo el proceso de cómo reforzar la mesa con tornillos para una máquina.


¿Qué te parece el refuerzo para la mesa para una máquina?¿Se te ocurre otra forma de reforzarla?¿Cómo?

Un saludo y hasta el próximo proyecto.
