Sistema de aspiración para el taller

Sistema de aspiración basado en los sistemas ?Cyclone?. Básicamente consiste en un par de cubos de pintura unidos. En el cubo superior he recortado el suelo para que al unirlos tengamos un cubo el doble de alto de lo normal.

DSC_0160_resize


En la parte interior he incluido un pequeño disco de madera que sirve tanto para dar mayor rigidez estructural a los cubos, como para hacer que el remolino de aire quede un poco separado del serrín que se va depositando en el fondo.

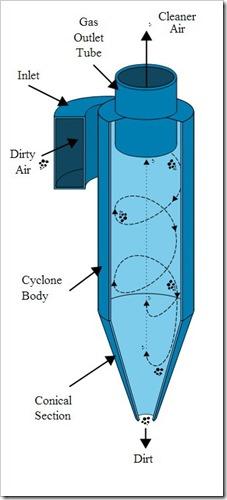

La aspiradora va conectada a la parte superior del cubo de arriba, y hay otro tubo que sale tangente al cubo y que va conectado a nuestra herramienta. El aire (y el serrín) que entra por el tubo lateral, choca con la pared del cubo, y se ve forzado a girar. Esto provoca que el serrín, por la fuerza centrífuga, se mantenga pegado a la pared interior y vaya cayendo a la parte inferior, mientras que el tubo conectado a la aspiradora, al estar en la parte central de la tapadera, sólo aspira aire limpio, o con las partículas de serrín más finas.

ciclon


Este sistema tiene dos ventajas, la primera es que al llegar el aire prácticamente limpio a la aspiradora, la bolsa (o los filtros) pueden durar casi indefinidamente, con el ahorro que eso supone. Y la segunda ventaja es que al no llenarse ni saturarse los filtros, la aspiradora siempre tiene el 100% de su potencia de succión.

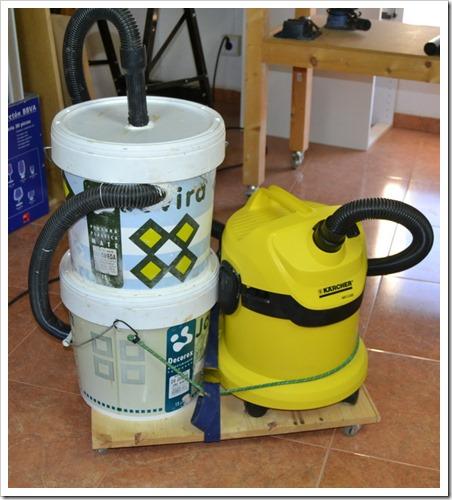

DSC_0157_resize


Aquí os dejo un pequeño vídeo del invento:



Sistema de aspiración ciclónico

El sistema está funcionando verdaderamente bien. Mejor incluso de lo que esperaba, y se lo recomiendo a cualquiera que tenga un pequeño taller de carpintería.
