Aqui se ve como estaba la pieza del piston cuando la recogi y como ha quedado despues de mucha limpieza y pulirlo, realmente el aceite que lleva este piston no se cual es, si un hidraulico, un aceite vegetal, un aceite mecanico, este piston la funcion que realiza al menos una o varias de ellas es que la balanza no caiga de golpe cuando colocas o quitas peso, supongo que tambien para que cuando vas a pesar algo no sea muy bruso el movimiento de la bascula. Probe hechandole liquido hidraulico del que se usan para las maquinas, el resultado era casi optimo pero cuando pesabas algo no llegaba a bajar la aguja a su sitio del todo, tambien probe con aceite de coche y el resultado casi similar al anterior, tambien con aceite de spray(afljatodo) un bote que tenai sin aire y aproveche el liquido, pero este apenas hacia presion y al final me dio pro probar con aceite de girasol y VUALAA con este di en el clavo.Ahora la bascula sube y baja perfectamente.

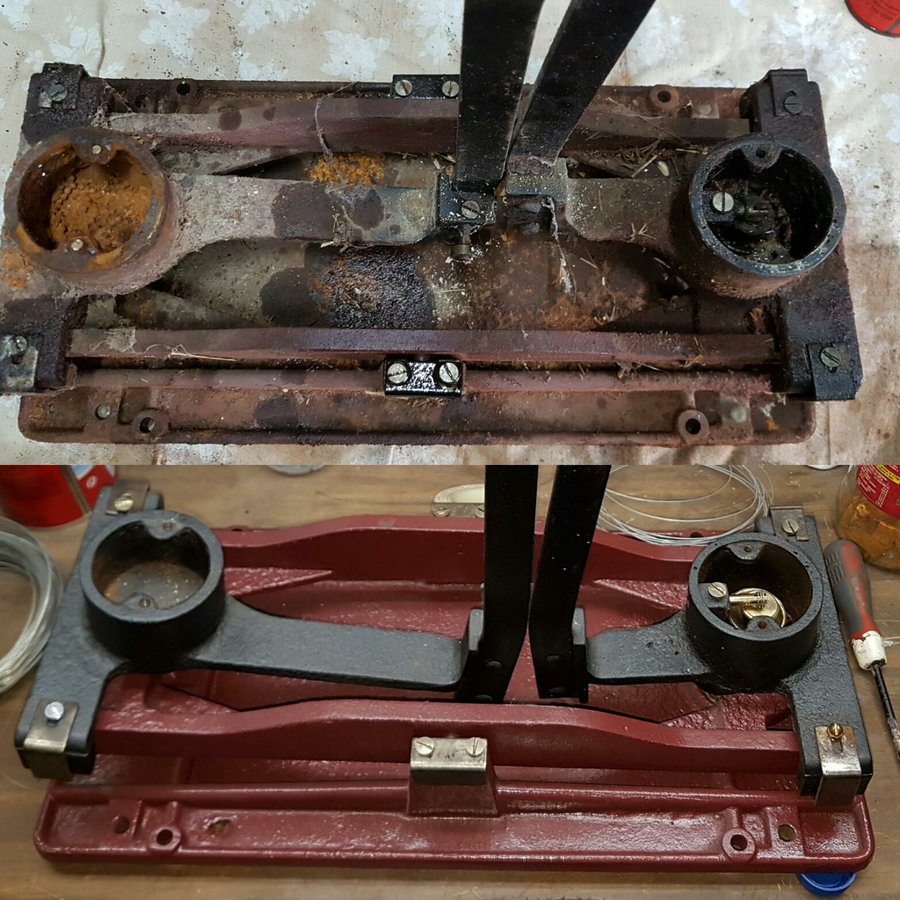

Aqui un par de imagenes del antes y el despues del interior.

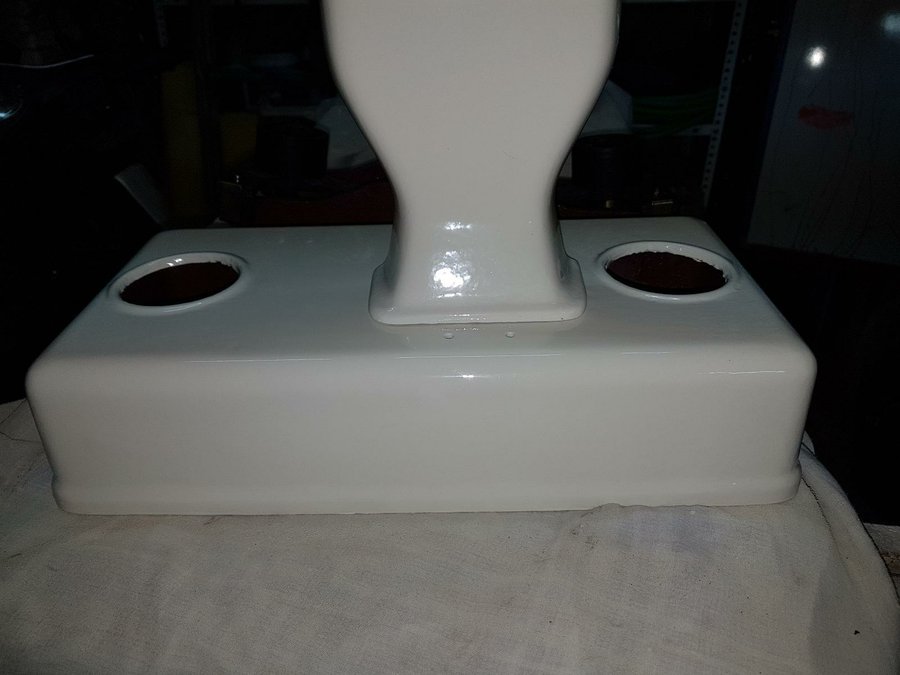

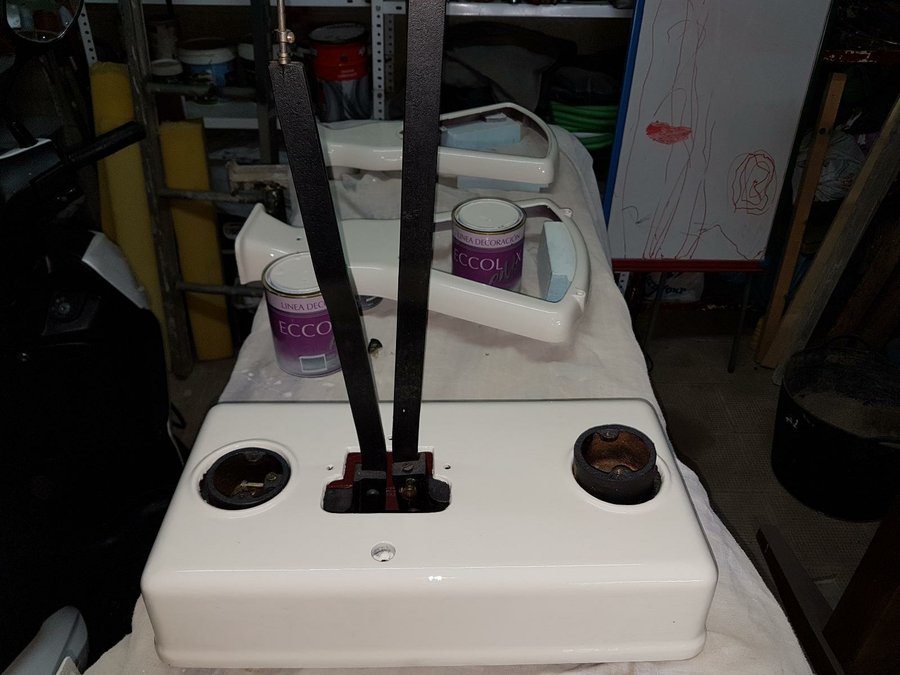

Aqui ya se puede apreciar como va quedando la bascula, aun sin montar casi nada.

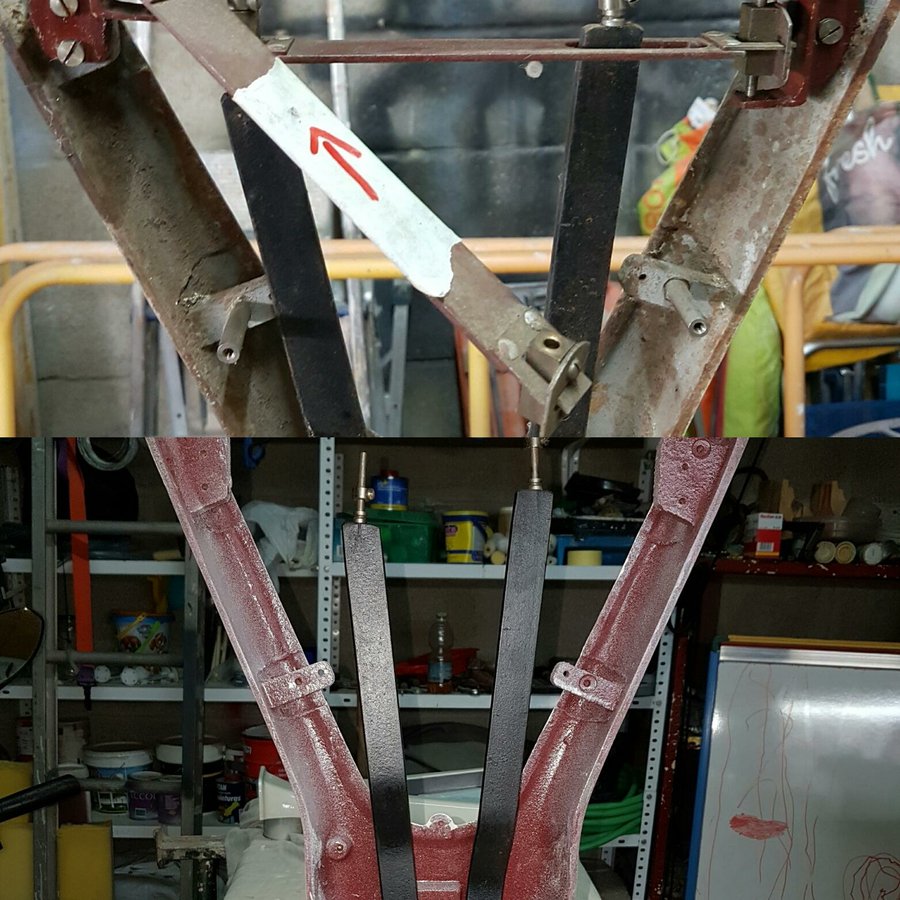

En esta otra imagen ya esta el mecanismo interior montado, a falta de la parte superior.

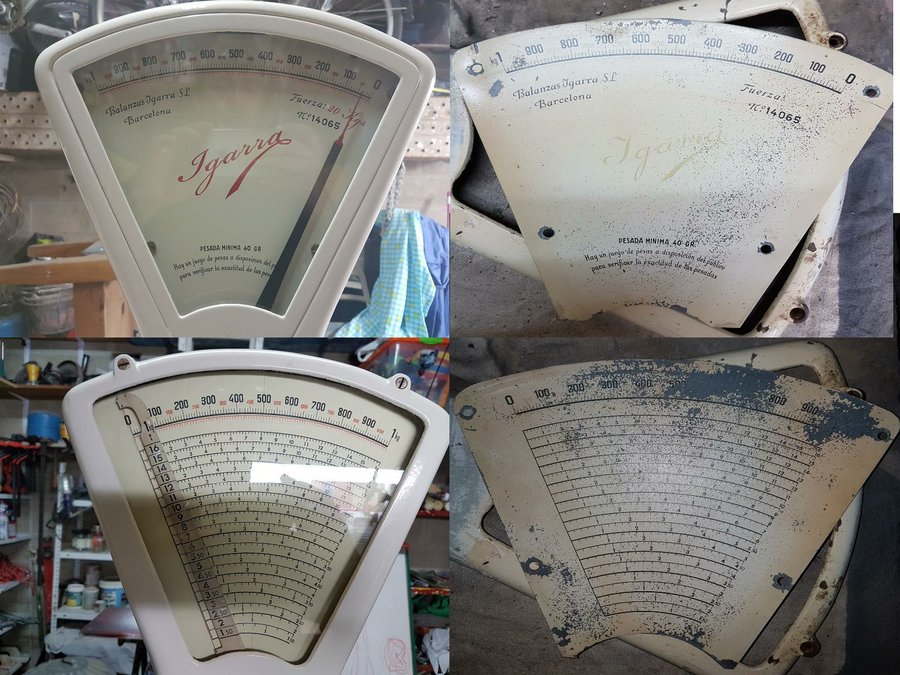

Aqui se ve como quedo el trabajo de photoshop para poder hacer las pegatinas que sustituirian las caras donde estan amrcados los numeros de pesar. El trabajo fue bastante lento, copger la foto de cada lado con el photoshop, y poco a poco copiar letras, numeros, etc etc, midiendo lo mas exacto posible las distancias entre numeros, lineas, letars etc etc, para procurar conseguir lo mas exacto posible al original en cuanto a posicion. Y aqui esta el resultado, la de arriba una vez hecha en photoshop la lleve auna imprenta e hice una pegatina, la de abajo hice lo mismo pero no se porque el resultado final con la imprenta no me gusto para nada asi que en mi misma impresorta la saque y este es el resultado. Si alguien esta resuarando este mismo modelo y necesita las plantillas, con gusto se las pasare.

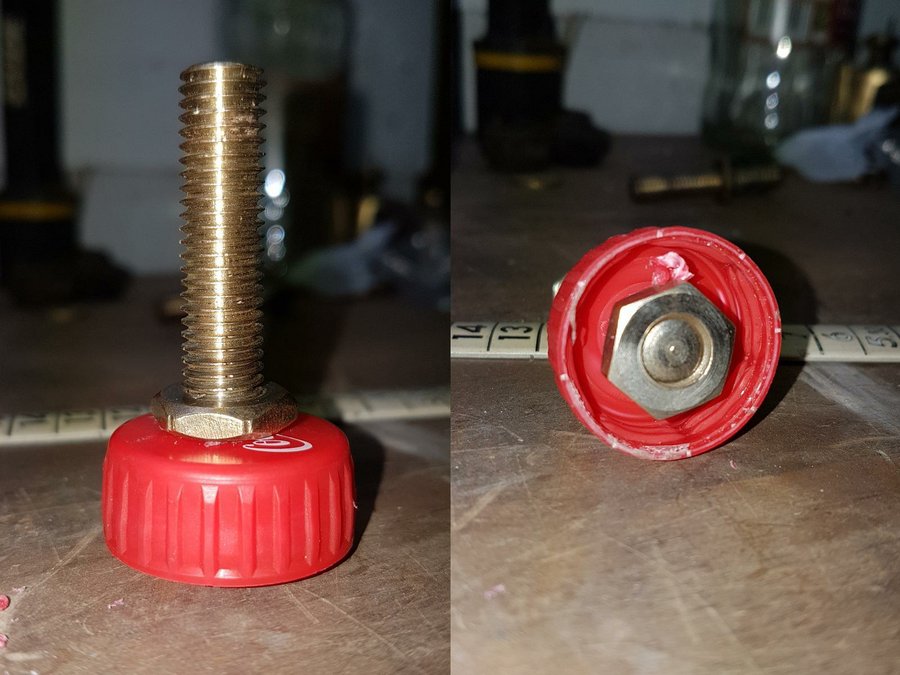

Esta son dos de las patas que tuve que hacer, ya que al quitarlas se me rompieron y no las pude recuperar. Estan hechas con el mismo tornillo original que traian pero con dos tapones de refresco de cola, luego un poco de pintura negra mate y perfectas. La verdad que mirandolas ahora que ya estan puestas nadie diria que estan hechas con tapones de refesco.

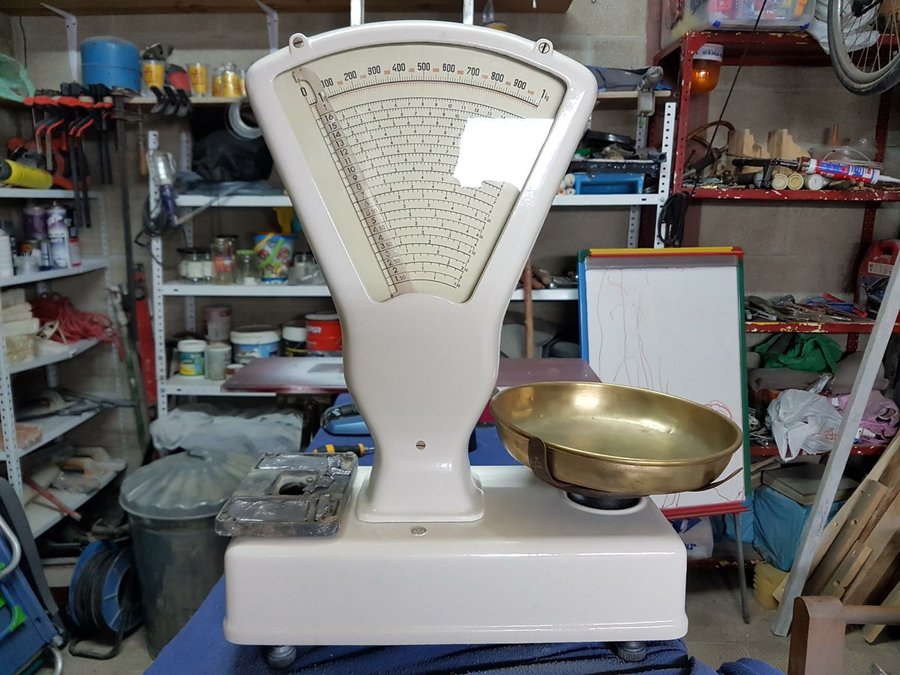

Ya esta casi terminada.

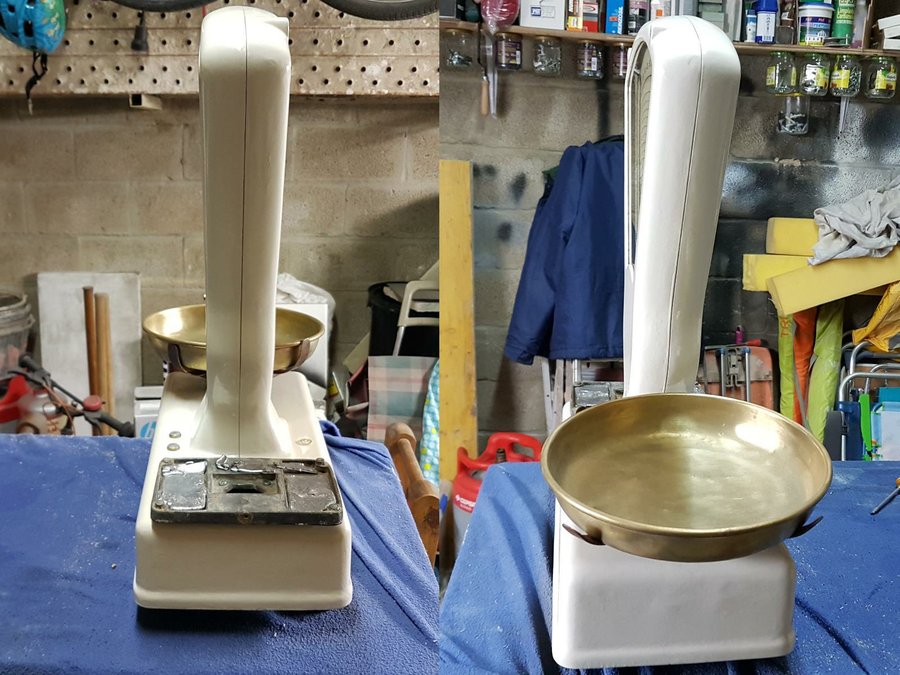

Aqui se ve el plato dorado original ya en su sitio, mucho pulir para conseguir dejarlo como esta ahora.

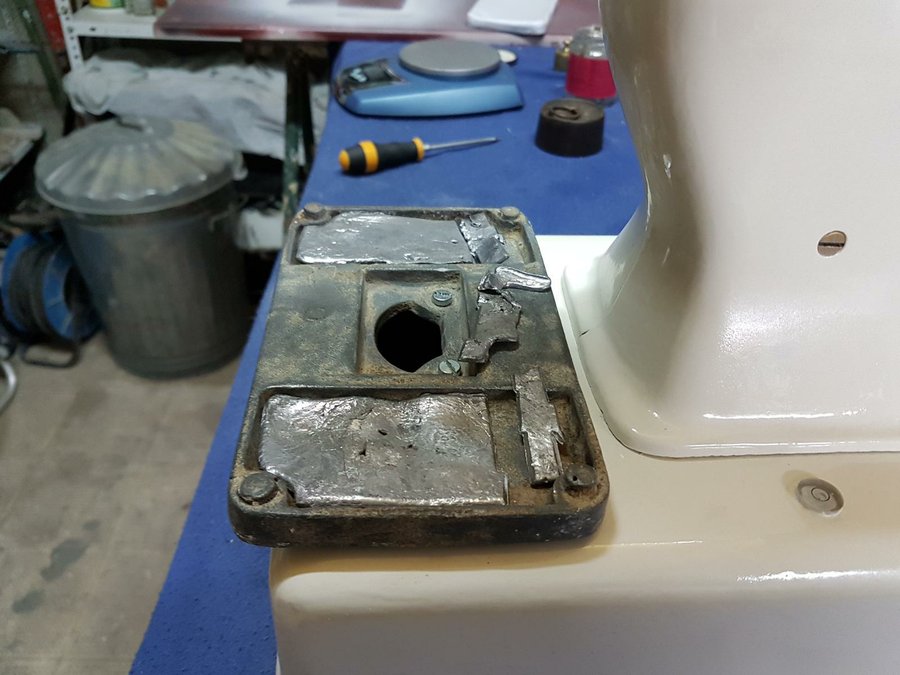

Una imagen mas de cerca del plato donde se colocan las pesas, al cual le tuve que poner como contrapeso unos cuantos gramos de plomo, decir que una vez conseguido el peso necesario, le coloque unas placas finas de plomo que esteticamente quedaron muchisimo mejor, aunque no se vean. Y a la derecha se puede ver el nivel ojo de buey, tuve que ponerlo nuevo, ya que el original se me rompio al intentar quitarlo, ya que estaba sellado y me fue imposible extraerlo de una pieza.

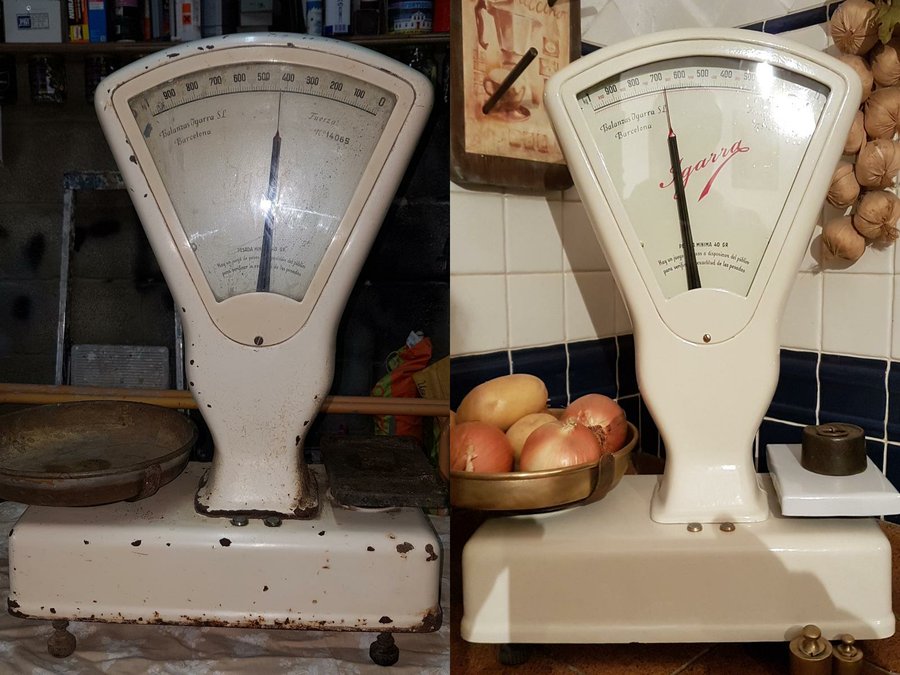

Antes y despues. En la foto del despues se puede apreciar el platillo para las pesas, cuando la recogi no lo traia, lo hice con chapa de aluminio, marque el tamaño del plato que va debajo y le di dos centimetros mas por cada lado, luego hice cortes en las esquinas para poder doblarlas y conseguir la forma deseada, y una vez hecho esto, los huecos que quedaron los rellelen con masilla de las que se utuliza en chapa de vehiculos. Un par de manos de pintura blanca y listo.

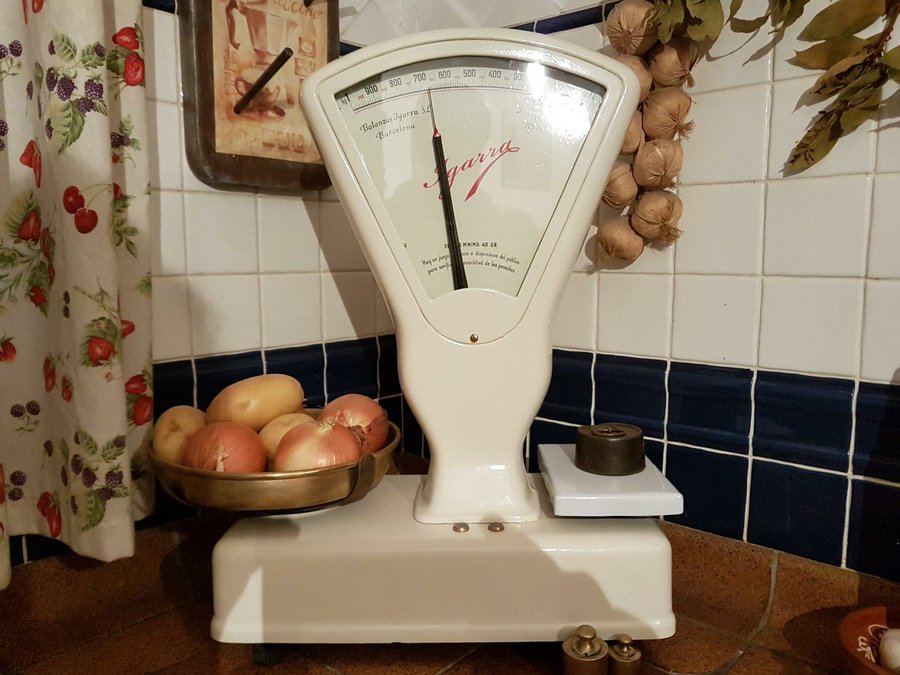

Y aqui el resultado final despues de mucho trabajo de lijar, pintar, repintar, relijar, mucha paciencia con las pegatinas de los numeros donde marcan los pesos y muchos quebraderos de cabeza para conseguir el equilibrio entre un lado y otro de la bascula a la hora de pesar y marcar lo mas exacto posible.
Hasta la proxima, que sera una bascula Mobba como la anterior que hice, pero de 8 KG de pesada, a la espera que me llegue para empezar a meterle mano y ver que puedo hacer con ella.
