Nueva Pieza: Cabeza (2/2)

Por fin he encontrado tiempo para acabar esta pieza que empece hace ya algún tiempo. Mi intención, como en todas las piezas que voy haciendo, era probar diferentes técnicas mediante piezas cada vez mas complejas. En este caso, la idea era practicar el volteo de una pieza, y comprobar que después de darle la vuelta era capaz de acabar el mecanizado conservando los orígenes y cuadrando las dos mitades correctamente. Vamos a ver como ha ido:

En primer lugar, tenia que volver a anclar la pieza medio acabada en la posición correcta. Sujeto por dos puntos, tal y como estaba antes, pero girado 180º. Primer problema que comprobé, la pieza YA no esta apoyada en el suelo, y ahora hay un grado de libertad, el giro con respecto al eje de los tornillos. En fin, hay que ir aprendiendo. Solución, sencilla, meter un taco de madera, que felizmente media lo justo y necesario para evitar este movimiento.
En segundo lugar, volver a hacer cero con respecto al origen de la pieza, cosa que hice concienzudamente, y comprobando que si muevo la herramienta las unidades correspondientes, puedo recorrer el perímetro del tocho con exactitud. Una vez hecho, procedo a la primera pasada de desbaste:

93c45-img_20130804_204917

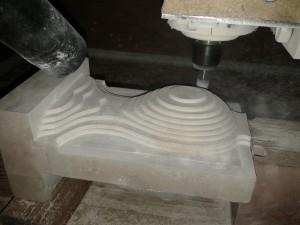

3d9b0-img_20130804_210000


Una vez terminada la fase de desbaste, y de llenar todo de viruta y polvo… (tengo que inventarme algo para sujetar el tubo de aspiración, o una falda para la herramienta y no desparramar todo por todos lados) Compruebo que ha salido todo bien. Compruebo que en el eje Y, todas las pasadas están muy pegadas por la parte de la izquierda, lo que significa que realmente esta todo desplazado unos 2mm. Bueno, el problema todavía no es grave, antes de empezar la pasada de acabado, haria falta desplazar el origen de la pieza 2mm en el eje Y. Con esto espero corregir el problema.

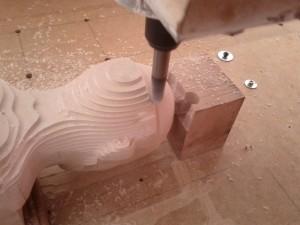

7905a-img_20130815_125836


Primera fase de desbaste, y parece que queda corregido el desplazamiento. Pasada con fresa esférica de D10mm, y pasadas cada 2mm. Offset a la superficie de 0,5mm

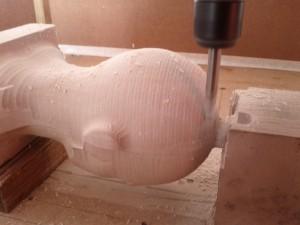

73d98-img_20130815_132143


Segunda fase de desbaste, con la fresa esférica de D4,5mm. Esta vez si que he sacado la fresa lo suficiente para que no tenga que tocar el soporte de la fresa con la propia pieza. Este fallo lo tuve en la primera parte de la pieza, haciendo las marcas de la cara.

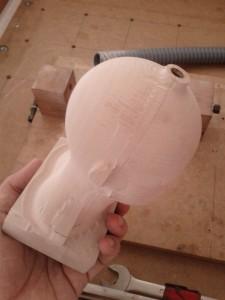

72b91-img_20130815_135322


El resultado es el esperado, al menos con respecto al modelo 3D. Pero para tenerla acabada, tendría que realizar dos fases mas, los laterales, ya que el detalle de los oídos y el resto del lateral, evidentemente no se pueden realizar con un 3 ejes. Sera una operación que ya realizare mas adelante.

Como se ve en las fotos, no ha quedado mal, para ser la primera vez que se realiza este tipo de complejidad. Se han aprendido bastantes detalles interesantes, para que a la hora de repetir algo parecido, no cometa los mismos errores.
