Nueva pieza: La pitillera

Ya voy empezando a realizar algunos trabajos encaminados a algo mas que hacer pruebas. En concreto tengo que realizar el modelo a partir del cual se fabricaran los moldes en fibra de vidrio de una pitillera, para a continuacion fabricarla en fibra de carbono. Como veis se trata de un articulo bastante exclusivo, que aunque sea para fumadores, siempre queda bonito.

El primer paso, como siempre, es el modelado. Parto de una geometria que se define segun criterios de diseño esteticos, y a continuacion se prepara la fase de fabricacion. La pitillera es simetrica, es decir, basicamente son dos tapas iguales, que se abren por el vertice mas largo, siendo simetricas en este plano. Tambien es simetrica respecto a los otros dos planos ortogonales, lo cual facilita mucho el diseño. Con dibujar un cuarto, el resto sale por simetrias.

pitillera


Esta seria la pitillera terminada. Un diseño sencillo
Le he dejado dos planos en el borde, para atornillar las bisagras, tengo que tenerlo en cuenta para planificar la fabricacion.

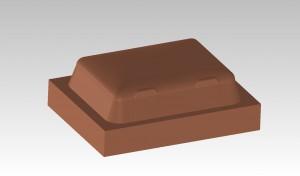

Tengo que diseñar ademas de la superficie, el modelo a escala real, para lo cual hay que practicarle unas superficies que llamamos de salida, para facilitar el asiento de la fibra empapada en resina. Gracias a su simetria, con fabricar el modelo de una sola mitad, tendria hecho ya todo el trabajo, pues con sacar dos piezas iguales del molde, la pitillera queda perfectamente definida. Quedaria algo como esto:

master

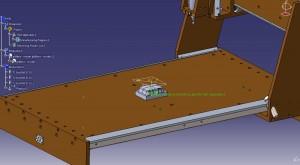

Al fin y a la postre, esto es lo que tengo que mecanizar, de aqui sera muy sencillo sacar las piezas en fibra de vidrio. Asi que pasamos al CATIA, y planificamos el mecanizado.

pitillera 01


El proceso sera muy sencillo, basicamente la estrategia de mecanizado sera muy similar a la de la entrada anterior. Un primer desbaste, y luego un mecanizado en acabado con la fresa de punta redonda. Si bien hay algunos detalles que hay que tener en cuenta:

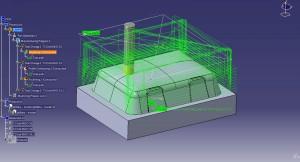

En primer lugar, el desbaste se realiza de forma automatica, eso si, defino los planos de seguridad, el volumen del tocho de partida (cuyas medidas son las reales de las que voy a partir), la fresa que voy a usar y las velocidades de avance y profundidades de pasada.

pitillera 03


Luego, me interesa definir algunas partes, por lo que voy a realizar unas pasadas con una fresa de acabado de 2 labios a 90º para definir:

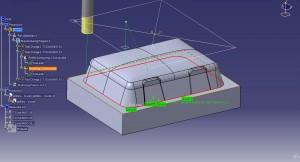

Por un lado, la superficie plana donde acaban las faldas de la superficie de salida

pitillera 02

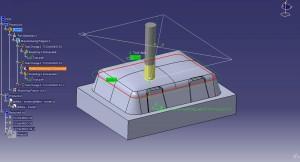

Por otro lado definir la linea que separa lo que es pieza, de lo que son superficies de salida
pitillera 04

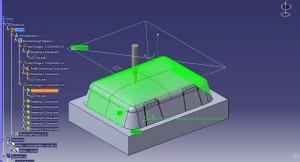

Ya toca la parte de acabado, cambiado a la fresa de punta esferica, y realizando las pasadas correspondientes. Estas pasadas estan divididas segun la direccion en que quiera hacer el zigzag, y me explico: La parte superior, me da un poco igual en que direccion se haga el zig zag, pero las faldas, no me interesa hacer las pasadas largas en la misma direccion que la falda, porque perderia mucha definicion, ya que me interesa que la mayor definicion quede en sentido vertical. Por ello voy a realizar una primera pasada de la sieguiente manera:

pitillera 05

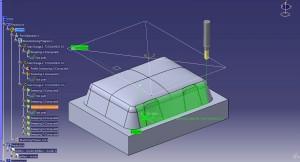

Con esta primera operacion de acabado, ya tengo dos faldas y la parte superior. Las otras faldas me interesa seguir con la misma orientacion, asi que ajusto y configuro las operaciones de la misma manera, pero solo en las superficies que me falta por mecanizar:

pitillera 06

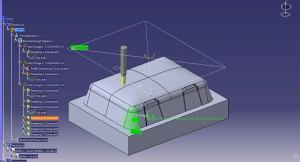

Evidentemente, me faltan las esquinas, pero si solo puedo optar por direcciones ortogonales, pierdo una parte de la precision en la superficie de la esquina, asi que elijo una orientacion a 45º para la esquina, quedando como sigue:

pitillera 07

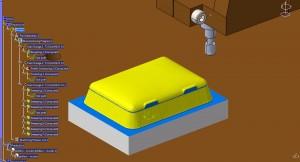

De esta forma tan sencilla, la pieza queda definida, y con un acabado muy similar en todas sus caras, como se puede ver en la simulacion:

pitillera 08

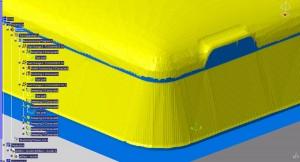

Si se observa mas detenidamente, se observara que gracias a esta orientacion, el acabado, o las marcas generadas por el mecanizado son homogeneas en toda la pieza, lo que facilita los trabajos de lijado y acabado de la pieza final.

pitillera 09


A continuación mostrare el proceso real de mecanizado:

IMG_20121021_131029

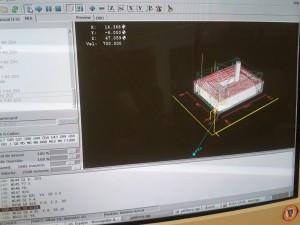

Puesta a cero y configuracion en el LINUX-CNC

IMG_20121021_131035

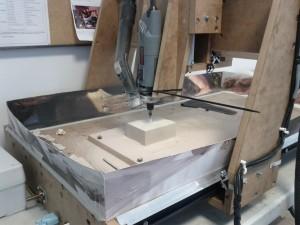

Colocacion del tocho en la fresadora. Aqui ya he colocado de forma temporal el aspirador, bastante util, para no llenar la habitacion entera de polvo.

IMG_20121021_131103

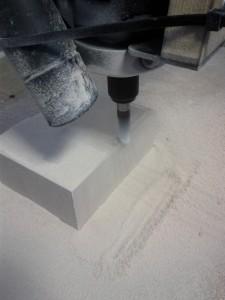

Primera pasada de las 10 de desbaste que tiene programadas

IMG_20121021_133229

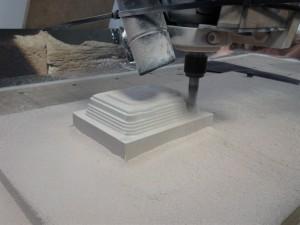

Una vez acabado el desbaste, contorneamos y definimos las superficies que he comentado mas arriba

IMG_20121021_133233

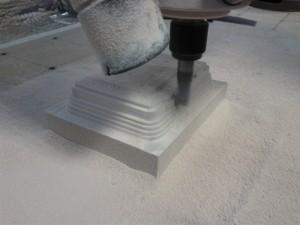

Detalle de estas pasadas

IMG_20121021_133916

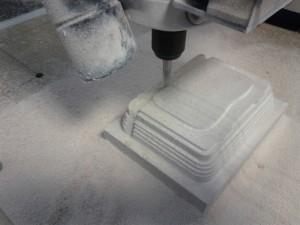

Y comienza el acabado. Esta vez con solo una pasada llego al final de la pieza, no he hecho dos pasadas de acabado, porque la fresa puede con esa profundidad de pasada, y asi ahorro mucho tiempo. En total han sido unos 58min. de mecanizado continuo, sin contar con el tiempo de cambio de herramienta etc… Asi que interesa bien mirar lo optimo de cada pasada, para no estar todo el dia con la maquina encendida.

Concluyendo…. la maquina se porta muy bien, toda una profesional!!
