El proyecto integral de domótica y tecnología de la vivienda comenzaba en el inicio del proceso de la construcción donde se adaptaban una por una todas las instalaciones que había previsto el equipo de ingeniería del promotor.
Los siguientes sistemas fueron integrados en el proyecto:
* Cableado KNX.
* Circuitos de iluminación.
* Circuitos de control de motorizaciones.
* Instalación de seguridad anti-intrusión.
* Instalación de seguridad técnica.
* Red de control de climatización.
* Red de captación meteorológica.
* Red de voz y datos.
* Red de audio/vídeo distribuido.
* Cableados y sistemas especiales de sala de cine.
* Pantallas gráficas y sistemas de control.
Entrada y salón

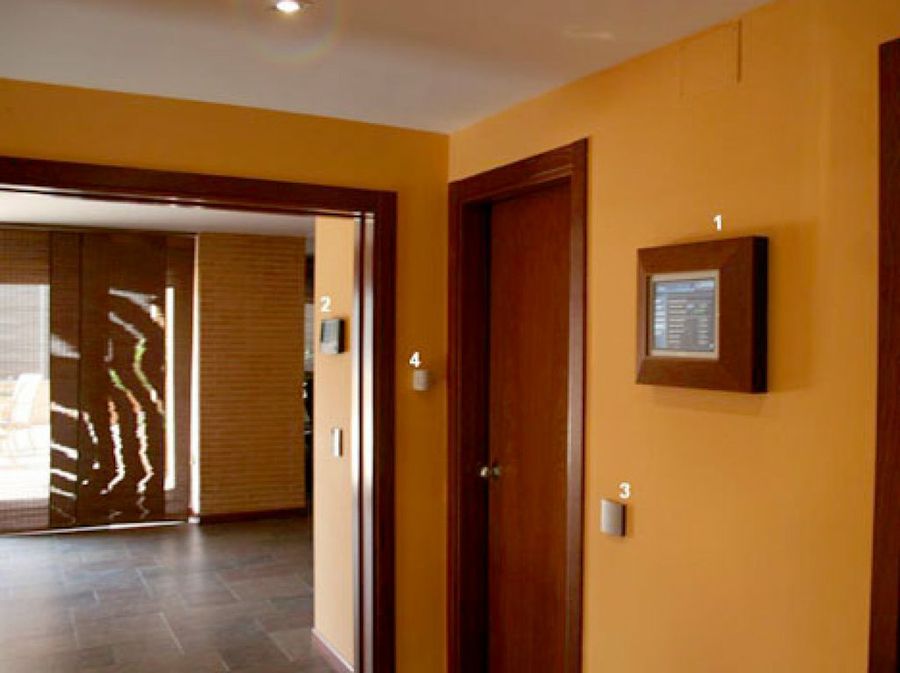

En la entrada de la casa se encuentra una pantalla táctil (1) de color y alta resolución en la que se presenta toda la información del estado de la vivienda, así como de las alarmas, consumos y datos meteorológicos. En la siguiente estancia hay otra pantalla (2) para actuar con mayor comodidad desde el salón principal. Todos los mecanismos de la vivienda (3) son EIB/KNX, y en el recibidor hay un detector volumétrico por infrarrojos que, aparte de integrarse con el sistema de seguridad, sirve para activar la escena de "bienvenida" a la casa.En el salón principal se ha proyectado un sofisticado sistema de iluminación regulado y con escenas (1) en el que tanto las luminarias como los enchufes (2) que controlan las lámparas bajas están gestionados domóticamente. Así se consiguen espectaculares ambientes. Las persianas y los estores interiores de lamas están motorizados y controlados por los mandos domóticos (3) integrados.

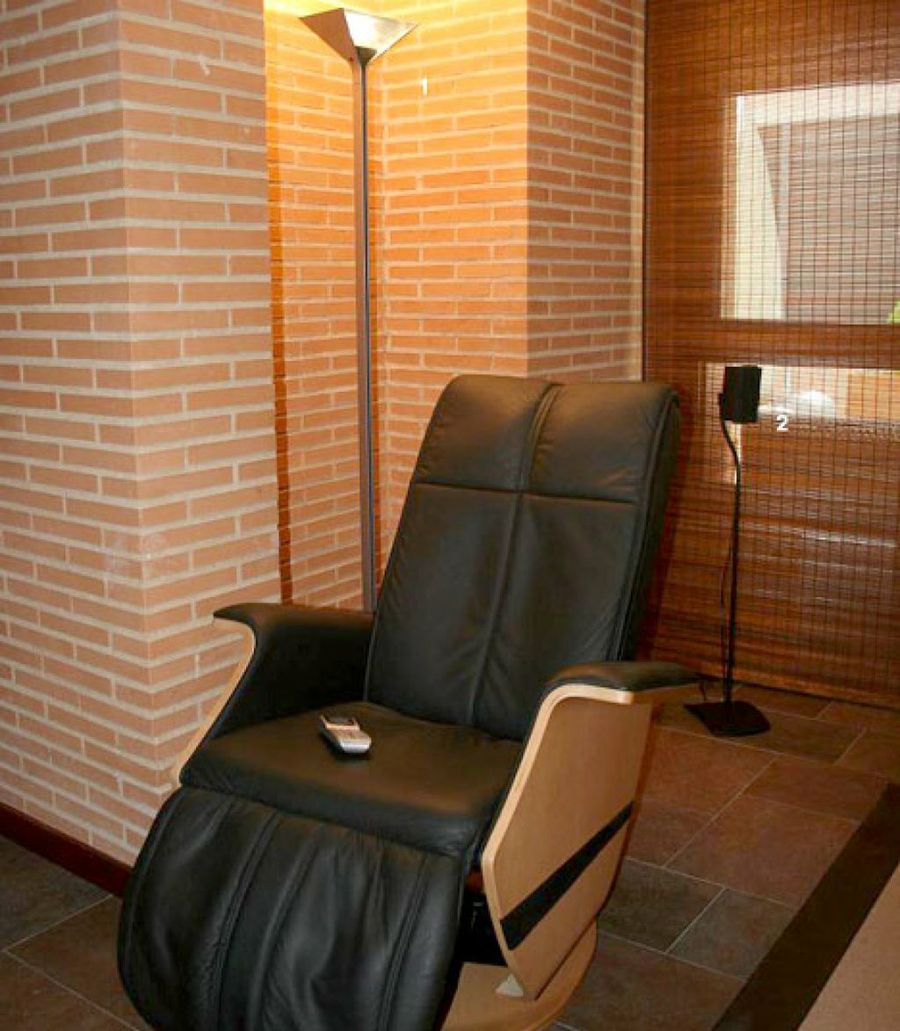

Como detalle tecnológico añadido, el salón cuenta con un sillón de masaje de última generación (4). El sillón se utiliza como punto de visión del home cinema del salón y cuenta con control de luces (1) y sonorización envolvente de efectos (2).

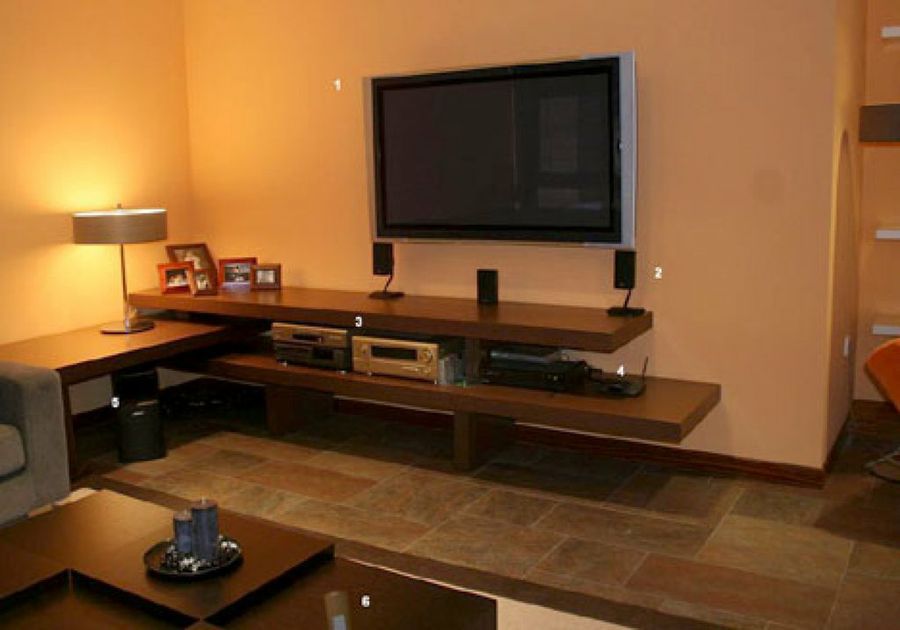

Todas las canalizaciones de los sistemas audiovisuales se tuvieron en cuenta durante la construcción de la casa. Así, todos los cables que los interconectan -pantalla de plasma de 50" (1), sistema de altavoces 5+1 (2), equipos procesadores de home cinema, sistemas de televisión digital y router WiFi (4) y subwoofer (5)-, son invisibles. El diseño interior se mantiene impecable y funcional. Las escenas de iluminación, motorizaciones y climatización se pueden controlar con un cómodo mando a distancia por radiofrecuencia (6).
Cocina

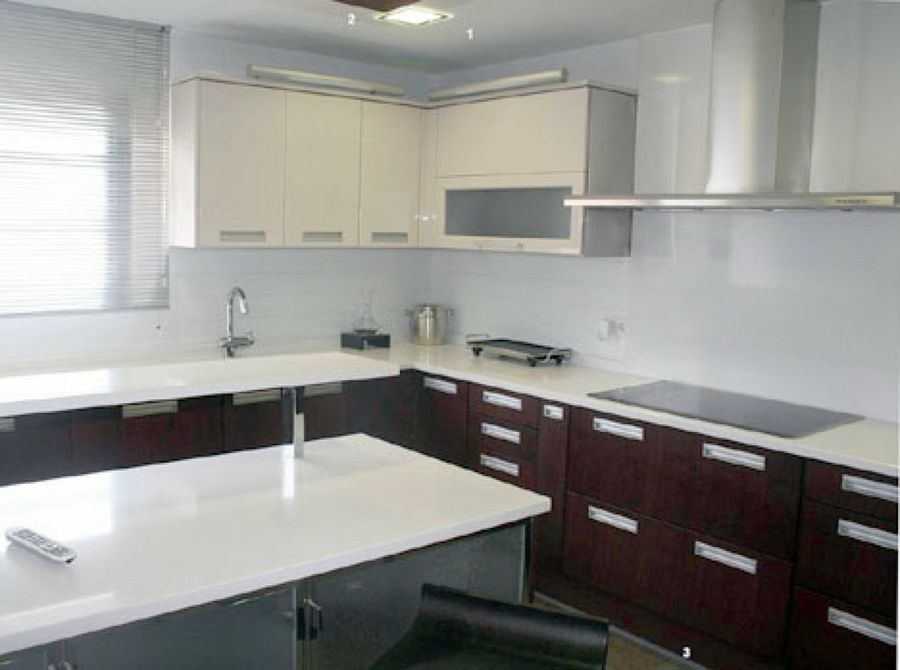

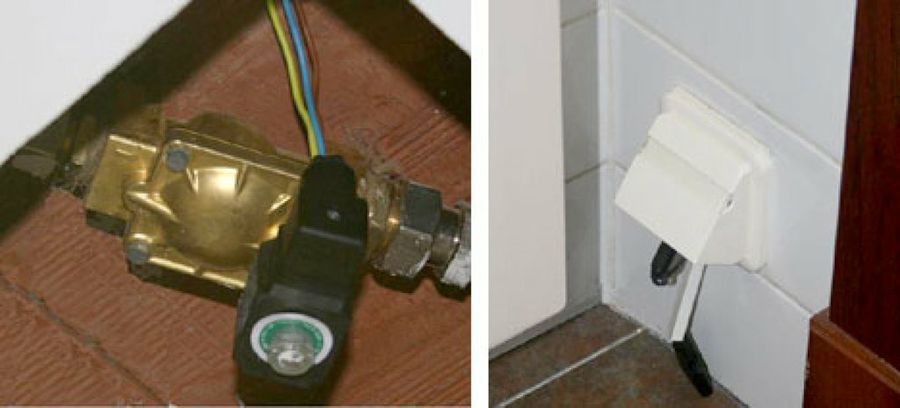

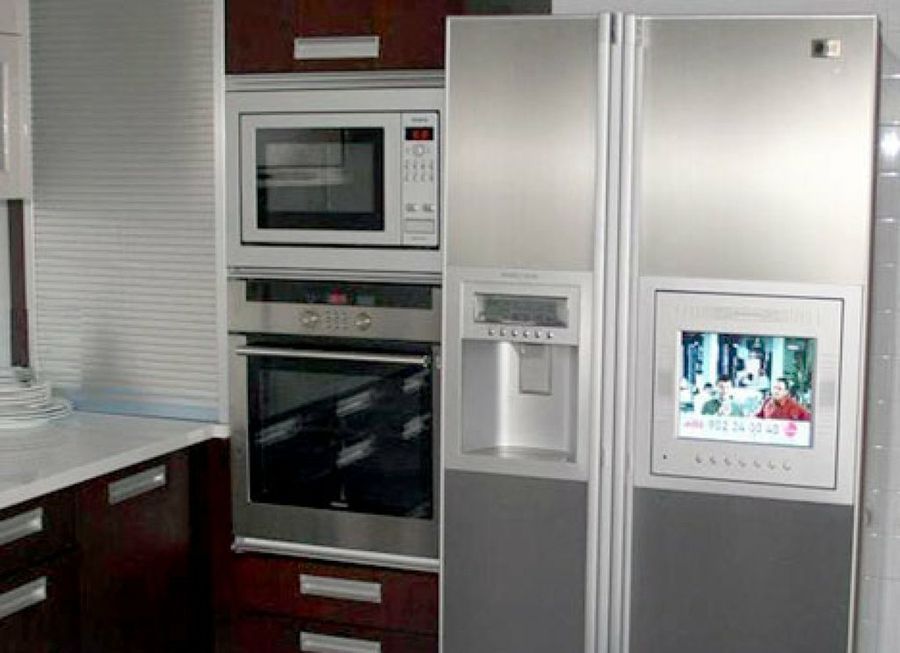

La cocina cuenta con sistemas de control de luz por presencia y radiación exterior (1). También dispone de detección termovelocimétrica de humo (2), detección de escapes de gas y de fugas de agua (3). Además de los sistemas domóticos y de seguridad, la cocina se ha equipado con electrodomésticos de última generación y conectividad a Internet.
Dormitorios

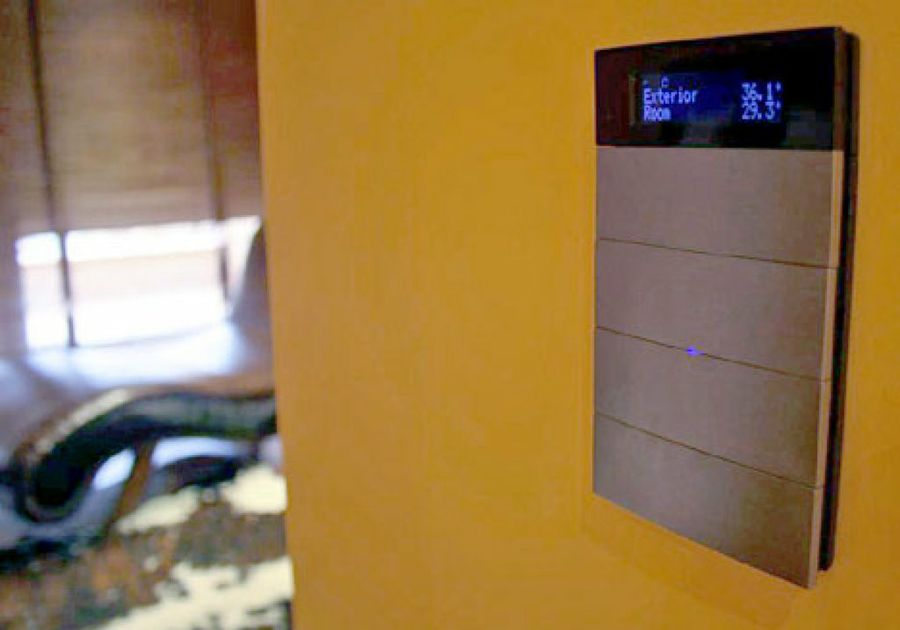

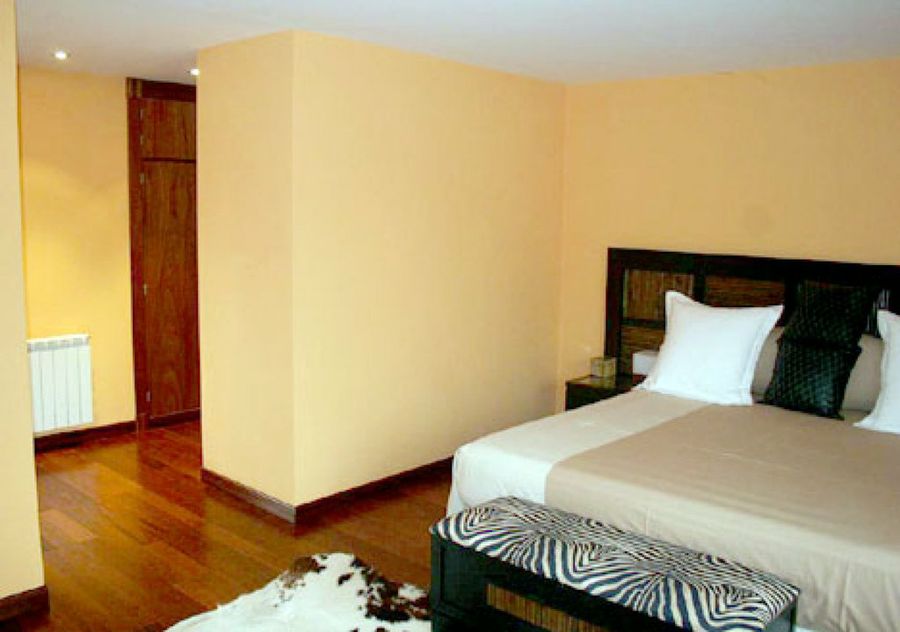

Los dormitorios disponen de control domótico integral (luces, motores y clima) gestionados mediante pulsadores domóticos, mando a distancia e infodisplay con termostato incorporado.

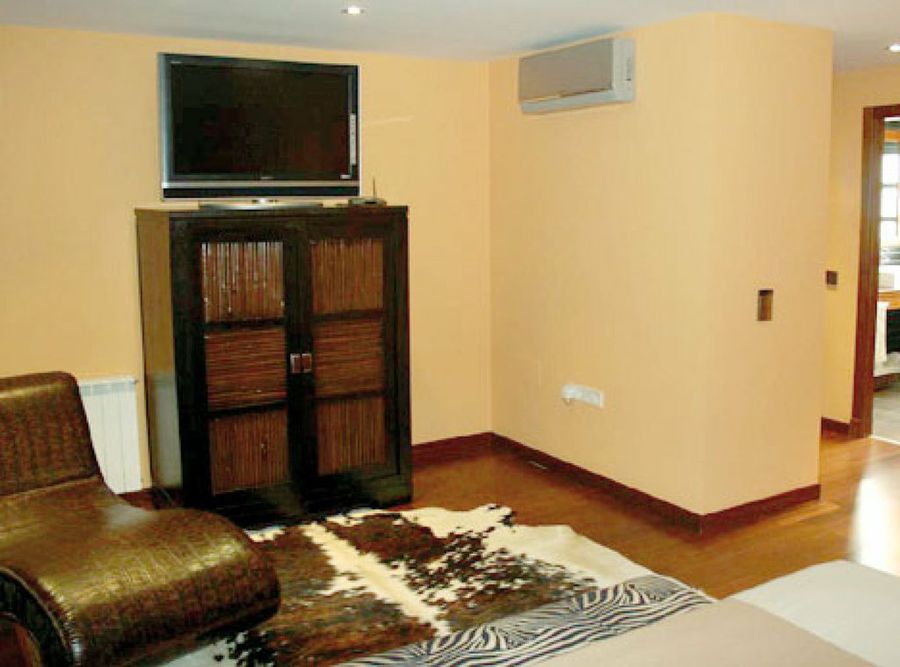

Igual que el resto de la vivienda, los dormitorios cuentan con sensores de seguridad, detección de apertura de ventanas y un completo equipamiento audiovisual con televisión TFT/LCD de 40".
Baños y elementos de control

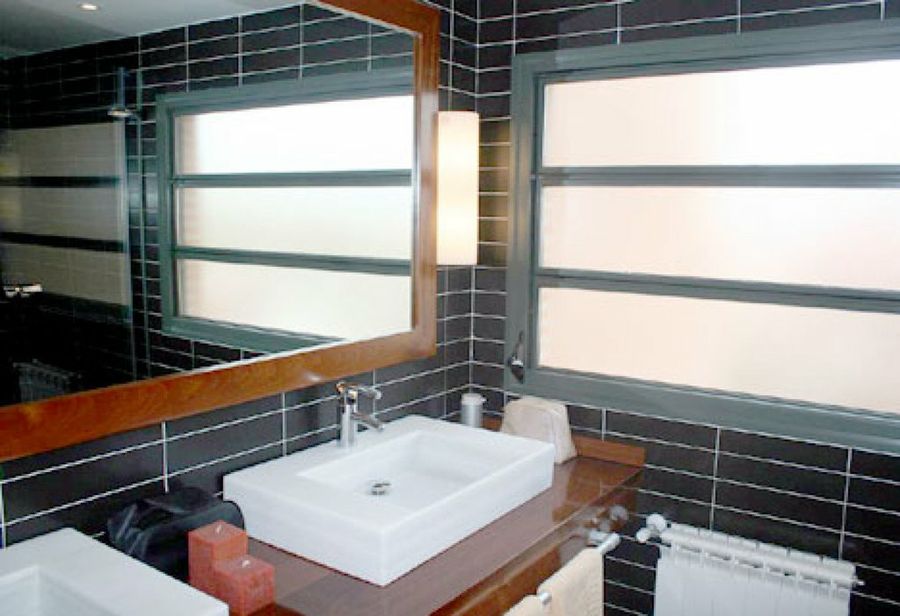

El proyecto ha tenido en cuenta hasta el más mínimo detalle, así, todos los espejos de los baños cuentan con sistema de calentamiento antivaho conectado a un sensor de presencia y a la luz de la ducha, lo que evita que se empañen. Igualmente cuentan con sensores y alarmas técnicas de agua, que actúan combinadas con verificación de ausencia (para evitar cortes indeseados) y control de iluminación y clima.

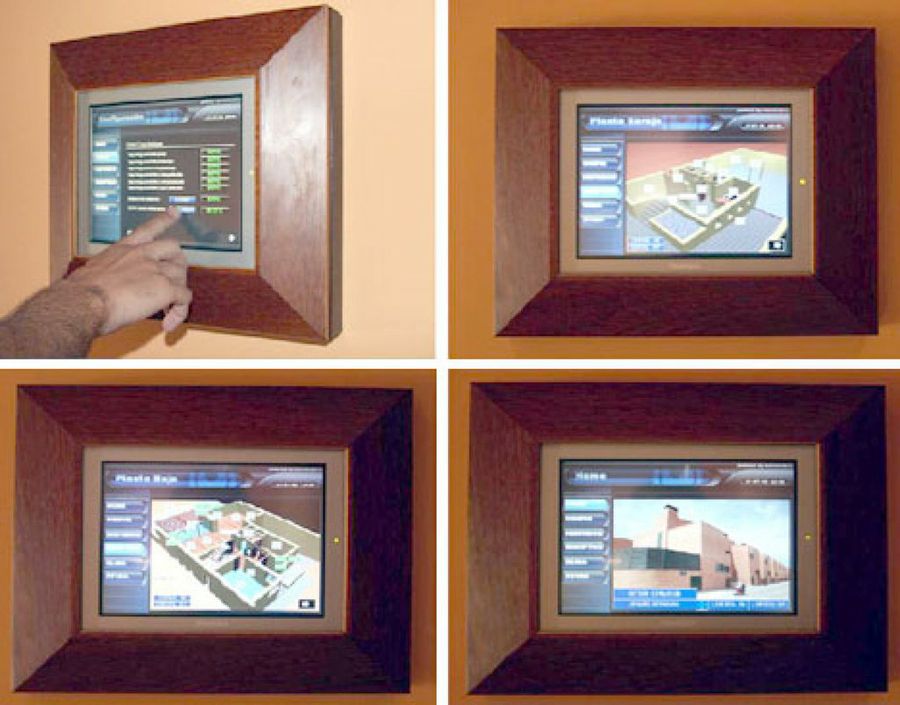

La parte más espectacular de la vivienda (técnicamente hablando) son las interfaces de control interactivas basadas en pantallas táctiles. Las pantallas informan de alarmas, consumos, datos meteorológicos, estado de luces, persianas, puertas y ventanas, más conectividad a cámaras exteriores. Además permiten gobernar de forma intuitiva todos los elementos tecnológicos de la vivienda: apagado/encendido y regulación de luces, control centralizado de persianas, conexión/desconexión de zonas de seguridad, riego y climatización.
El software de control y visualización es el SySVISUAL desarrollado conjuntamente por Inmomatica y HBT. Esta aplicación está disponible para integradores, instaladores y arquitectos. Está basada en las librerías de EIB y es absolutamente abierta, estándar y compatible con Instabus y todos los elementos conectados al mismo, así como a cualquier otro dispositivo conectado por IP (cable o WiFi), RS-232 ó USB.
Escenas y motorizaciones
Toda la iluminación de la casa se gestiona mediante escenas que se combinan con presencia en la zona y la radiación solar externa, con lo que, aparte de la función estética, se consiguen importantes ahorros en el consumo de electricidad para iluminación.

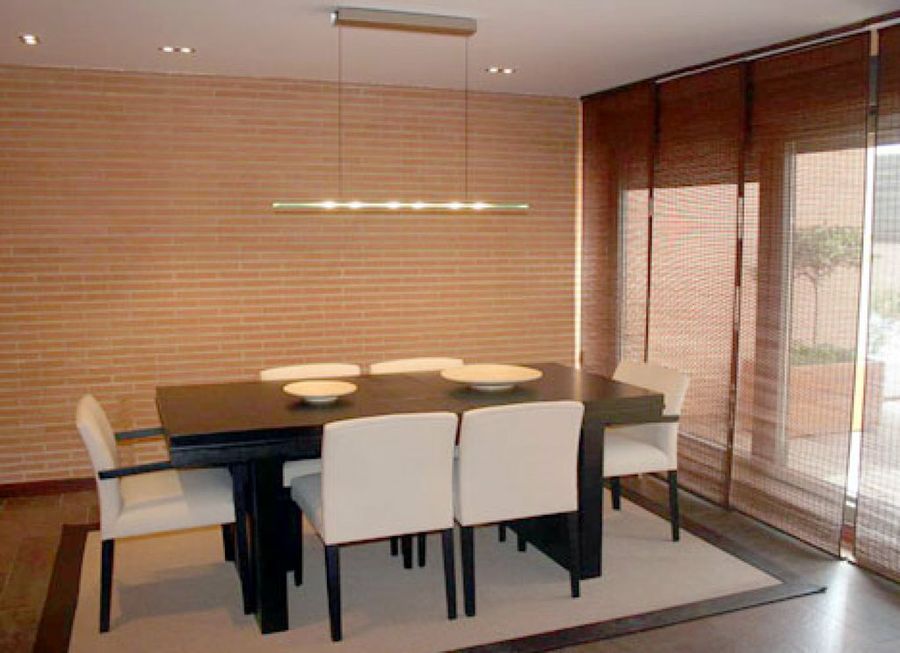

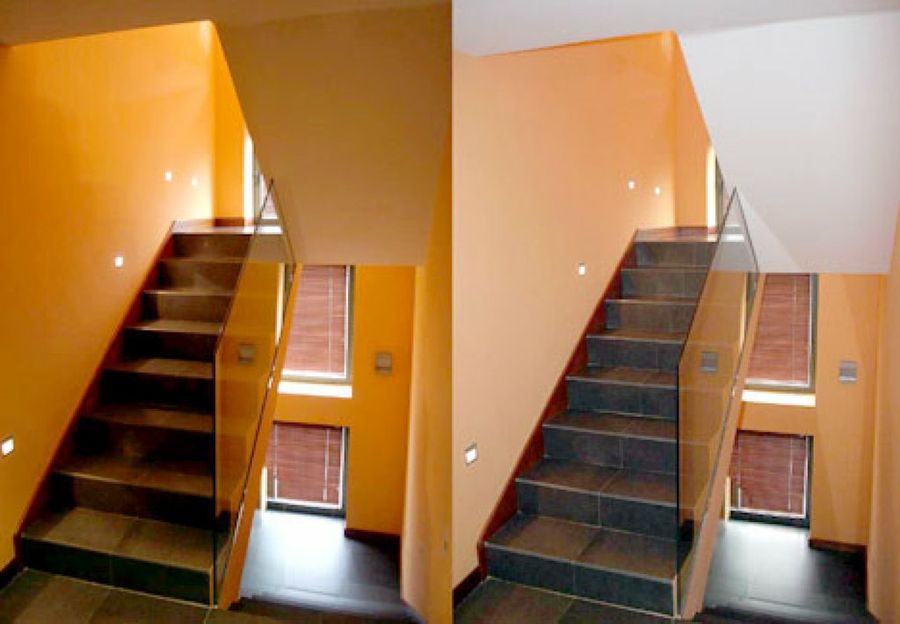

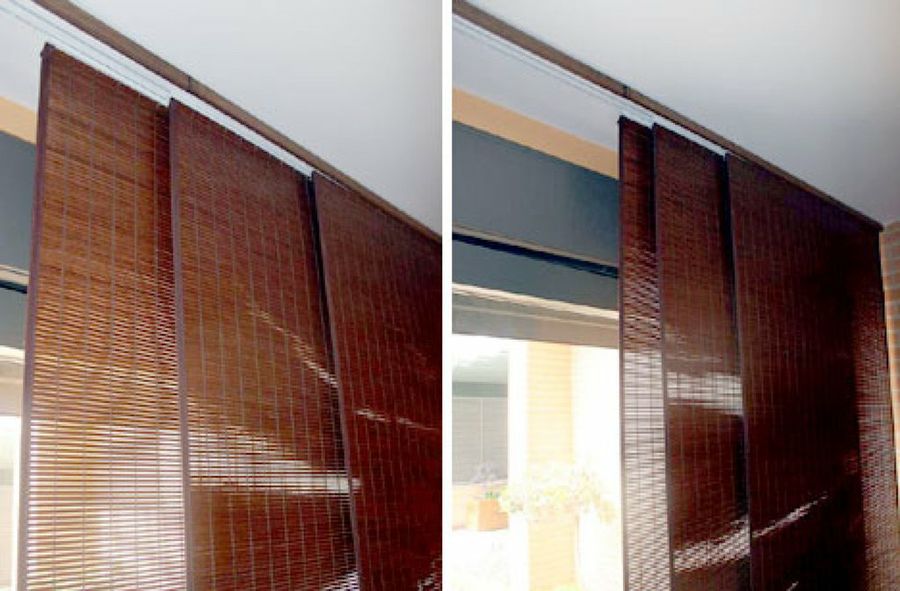

La iluminación de escaleras re realiza mediante sistemas LED de balizamiento de bajo consumo. Todas las persianas y estores están motorizados e integrados en el sistema de control domótico. El comedor cuenta con persianas exteriores y estores de raíl motorizados para la creación de escenas de tipo comida, cena, etc.
Sala de cine

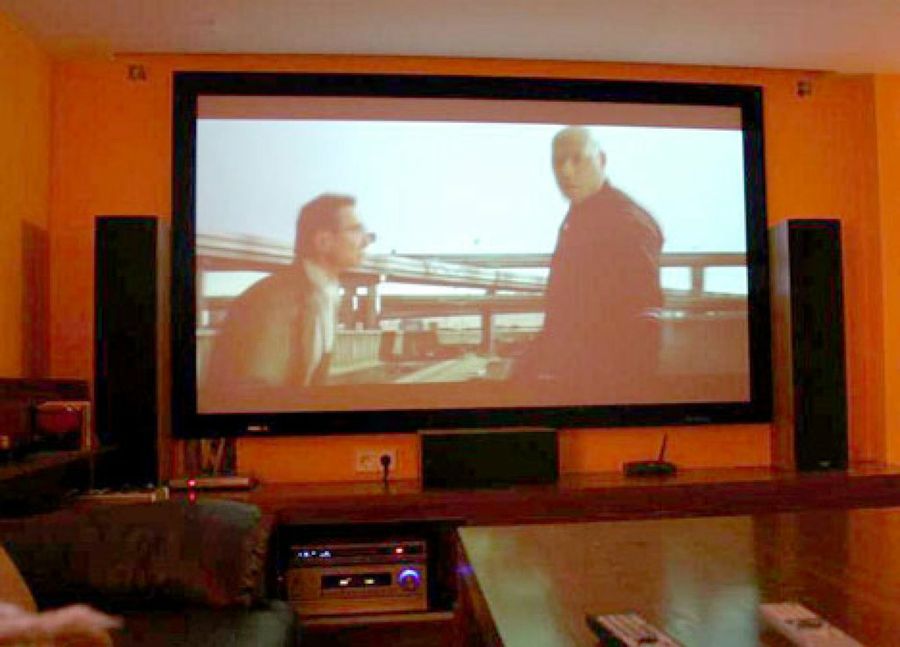

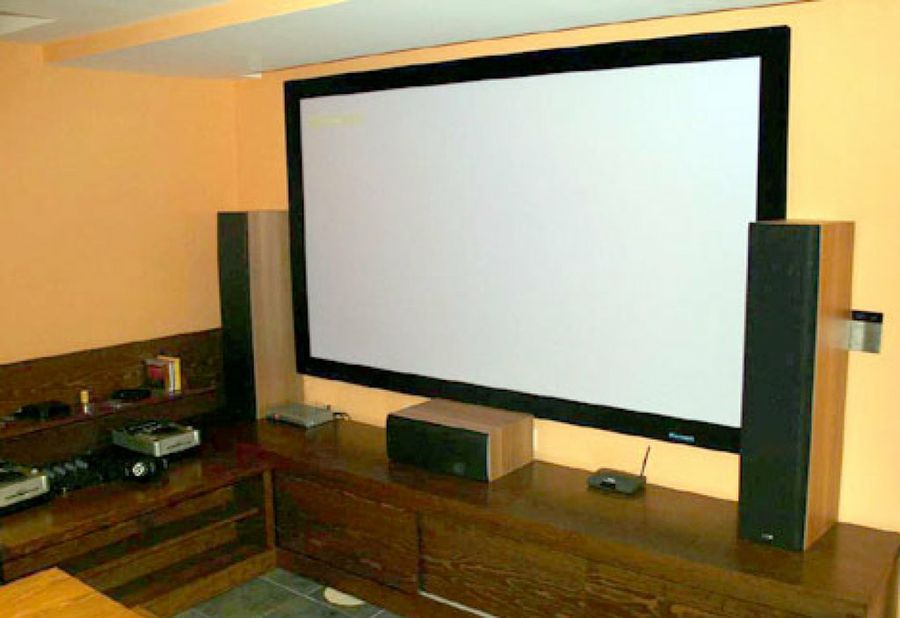

Esta estancia se ha realizado como un subproyecto completo y ha sido dirigido por el área de instalaciones profesionales de sistemas audiovisuales de Inmomatica. Se ha llevado a cabo un estudio acústico de la sala con la incorporación de materiales fonoabsorbentes y difusores de sonido.
Asimismo, se ha instalado un vídeo-proyector de gama alta de Sony y todas las conexiones se han realizado con cables especiales. El sistema de audio es de Bowers&Wilkins, los procesadores de Onkyo, las etapas de potencia de Yamaha y las fuentes digitales de Sony. La pantalla es de 120" de Sewart, modelo luxus deluxe screenwall. Todo se controla con sistema Universal Remote.
Estación meteorológica y piscina

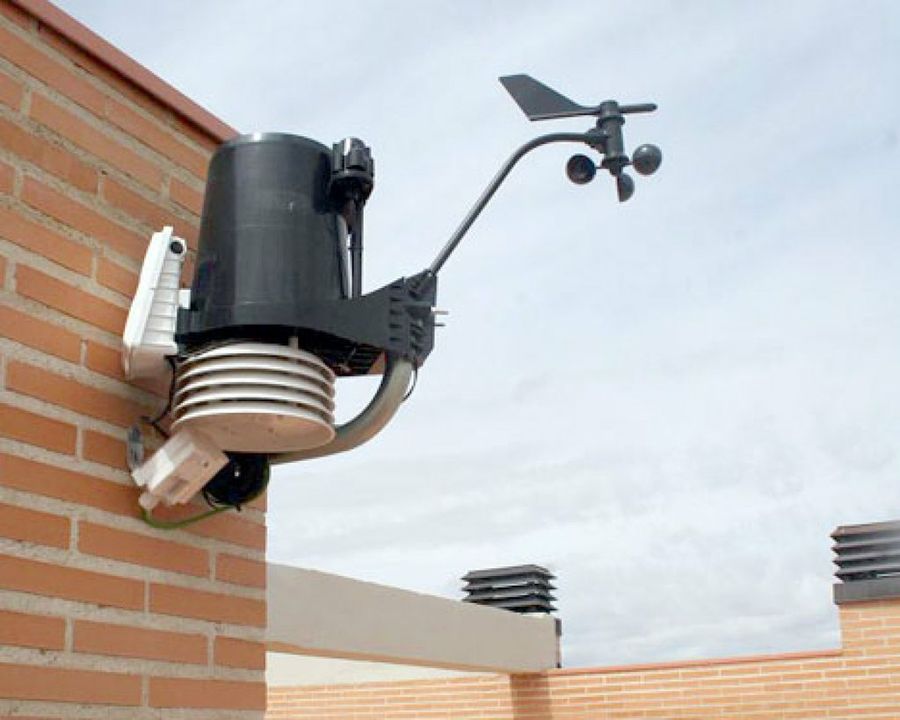

Todos los datos meteorológicos (temperatura, humedad, velocidad y dirección del viento, radiación solar y pluviometría) son recogidos y procesados por una estación profesional de Davis que esta conectada a la red general domótica de la vivienda. A parte de visualizar los datos a través de las pantallas de control de la casa, esta estación facilita información para regulación de circuitos de iluminación, control de riego, gestión de clima y recogida de toldos.

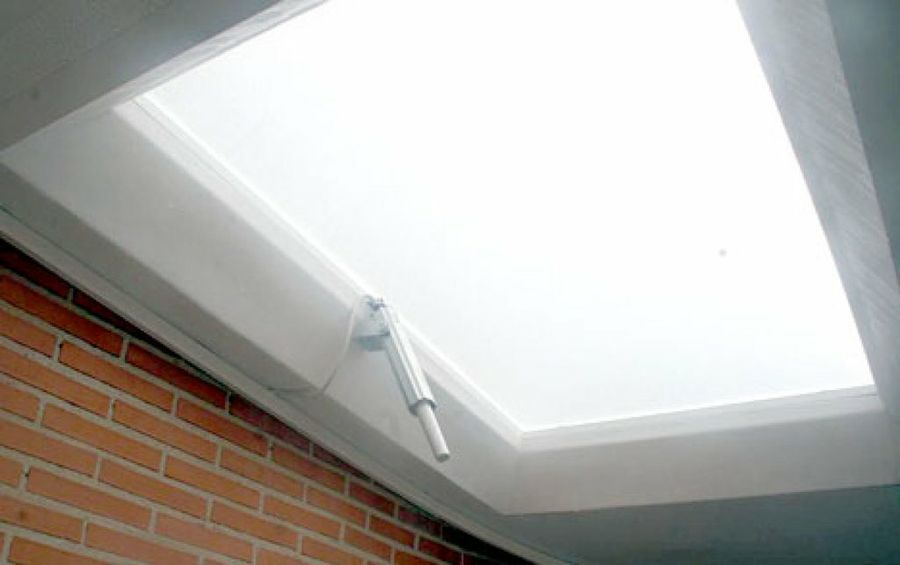

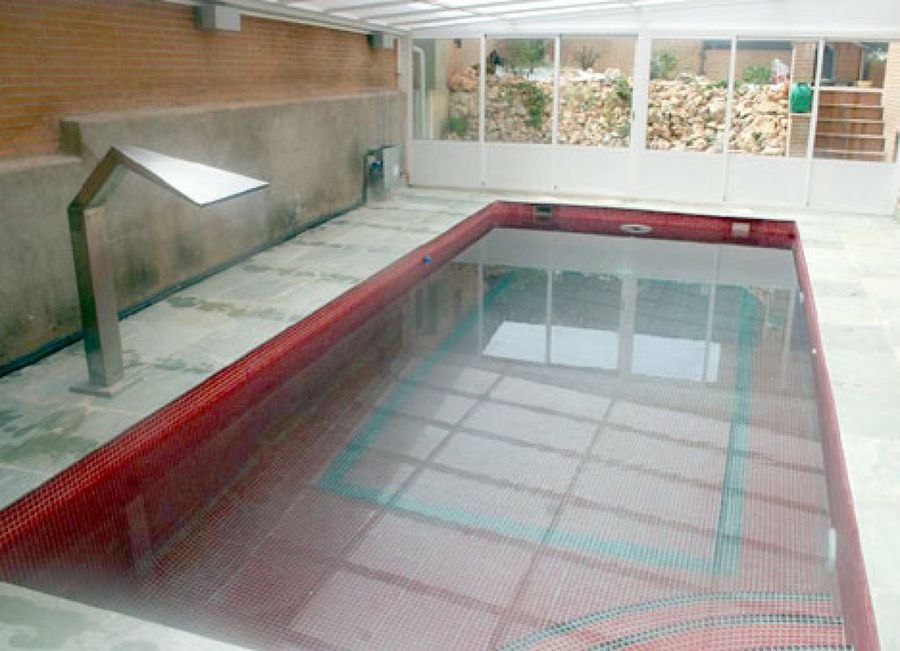

La piscina ha incorporado, una vez más, las últimas tecnologías: climatización, depuración sin cloro por osmosis inversa, natación contracorriente, cromoterapia, audio y cubierta motorizada para regular el grado de humedad ambiental... En la imagen de la derecha podemos apreciar un detalle de sistema de apertura automático de la cubierta de la zona de piscina.
El jardín

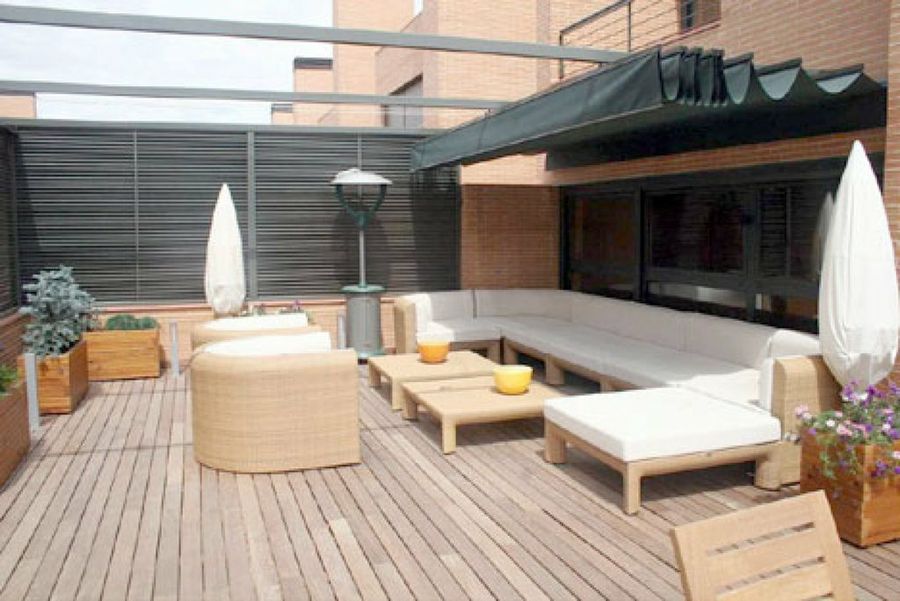

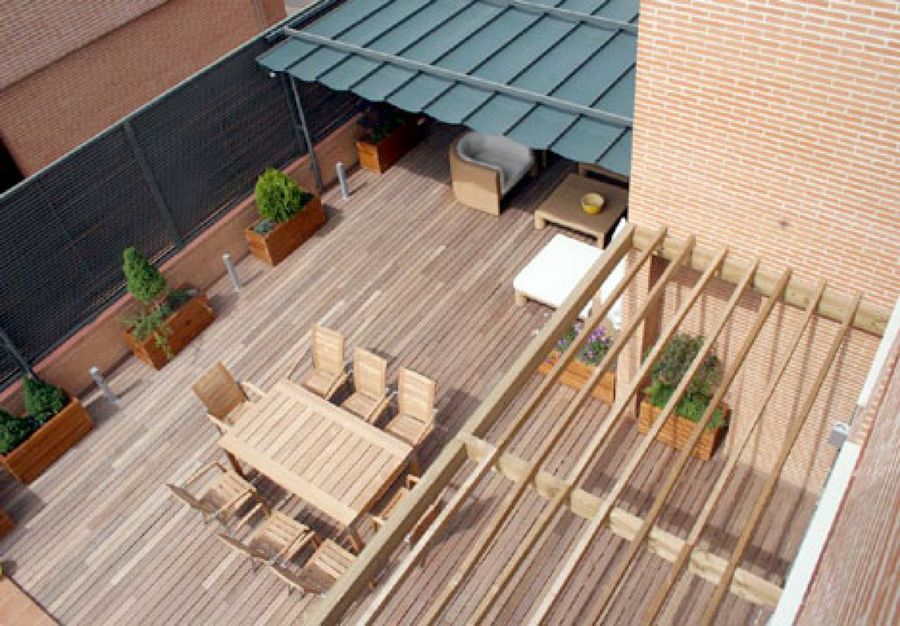

El exterior de la casa se ha diseñado teniendo en cuenta criterios de desarrollo sostenible y ahorro de agua, reduciendo al máximo zonas de riego y aumentando las áreas de jardín seco. El riego, en cualquier caso, está regulado por variables meteorológicas y sensores de humedad. Toda la iluminación de balizamiento es LED de bajo consumo y el resto se realiza mediante luminarias de alta eficiencia.Y, por su puesto, todas las motorizaciones se controlan mediante los sistemas domóticos integrales de la vivienda, convirtiendo las zonas externas en una extensión tecnológica más de la casa, beneficiándose de esta manera de pulsadores, teclados, mandos y pantallas y elementos de control de una manera integrada y unificada (un sistema de control para todo). Su uso es, por tanto, extremadamente sencillo, requisito fundamental en las especificaciones del cliente.
Ficha Técnica
* Ingeniería: Inmomatica.* Interiorismo: SV / Inmomatica.
* Iluminación: Años Luz.
* Infraestructura domótica: KNX/EIB.
* Visualización: SySVISUAL / Inmomatica.
* Pantallas táctiles: Proface.
* Electrónica KNX: Jung.
* Elementos de Radio: Jung.
* Mecanismos: B.IQ Berker.
* Seguridad: General Electric, Optex.
* Estación meteorológica: Davis.
* Motorizaciones: Tolsan.
* Vídeo proyección, Plasma y TFT: Sony.
* Audio: Bowers & Wilking.
* Procesadores: Denon, Onkyo.
* Pantallas: Stewart.
