Soporte de madera para sargentos

Soporte de madera para sargentos

Este es un sencillo soporte de madera para sargentos y os mostraré el paso a paso por si alguien se anima y quiere hacerlo.

Imagen 0


Empezamos eligiendo un trozo de madera que sea consistente porque los sargentos ya pesan un poquillo.



En esta ocasión voy a reciclar una tabla de cocina que suelen ser de haya y es una madera muy dura.



Tomamos la medida del más ancho para calcular después la de la tabla.





Imagen 0


Elegimos el trozo que esté en mejor estado y , teniendo en cuenta la medida del ancho del sargento la cortamos un poco más grande.



Imagen 0


Una vez que tenemos la tabla ya cortada, marcamos una línea horizontal algo separada del canto(para eso la cortamos antes  más ancha) y con una escuadra trazamos unas líneas verticales.

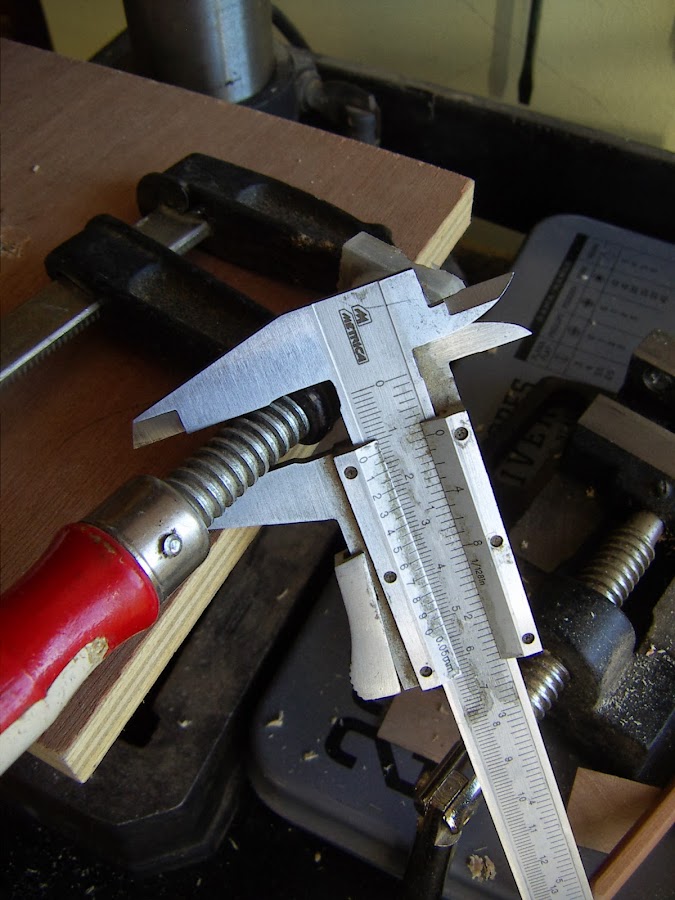

Tomamos la medida del ancho de la barra trasera y del tornillo (también del de mayor grosor)

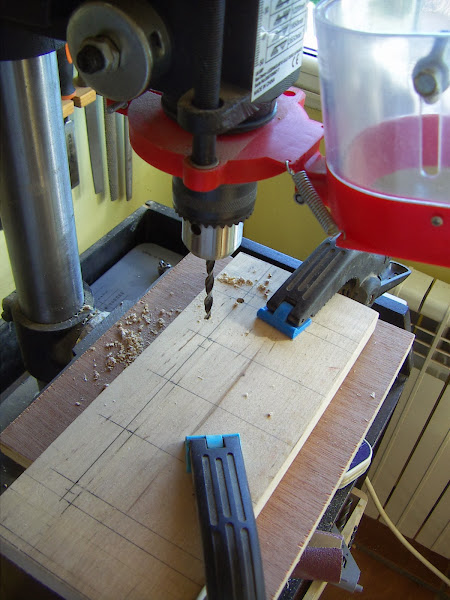

Si la barra trasera mide por ejemplo 4mm, cogemos una broca de un número más y taladramos unos agujeros en los puntos en donde es cruzan las líneas.





Imagen 0


Imagen 0

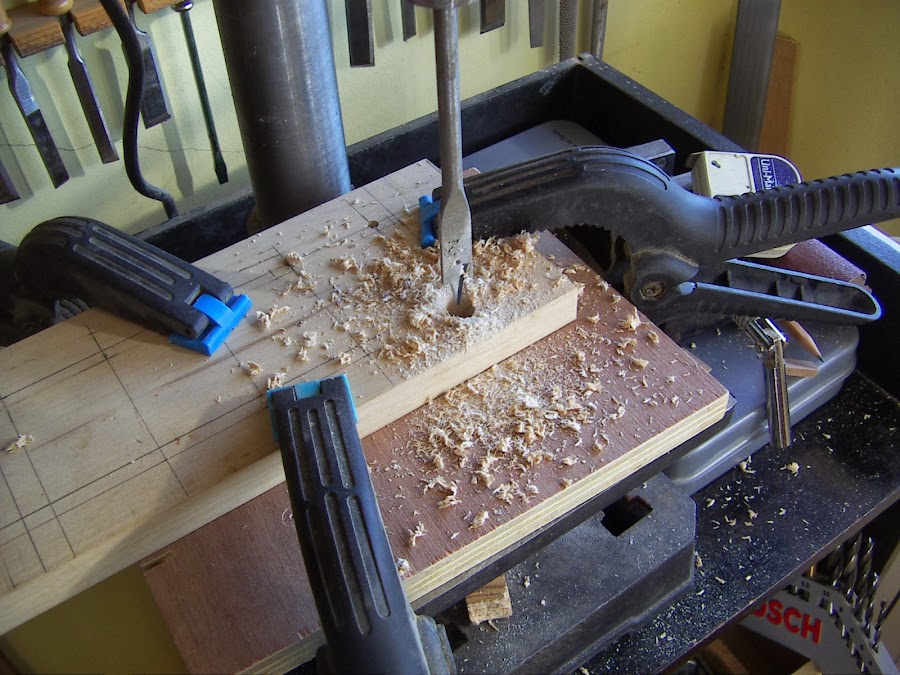

Trazamos otra línea horizontal paralela a la primera guiándonos por las medidas del sargento y en lo puntos en donde se cruza con la vertical taladramos otros agujeros con el diámetro del tornillo. Para estos podéis utilizar una broca de pala y siempre es conveniente cuando taladremos la madera, poner una tabla por debajo para evitar que se nos astille el corte.





Imagen 0

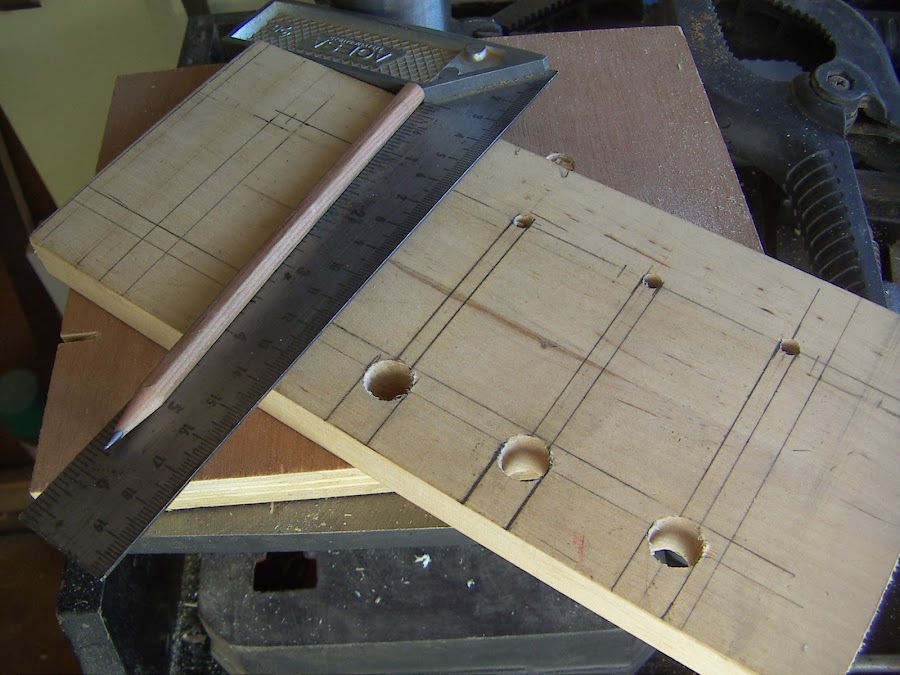

Realizados los agujeros trazamos unas líneas verticales paralelas por fuera de esta manera :





Imagen 0

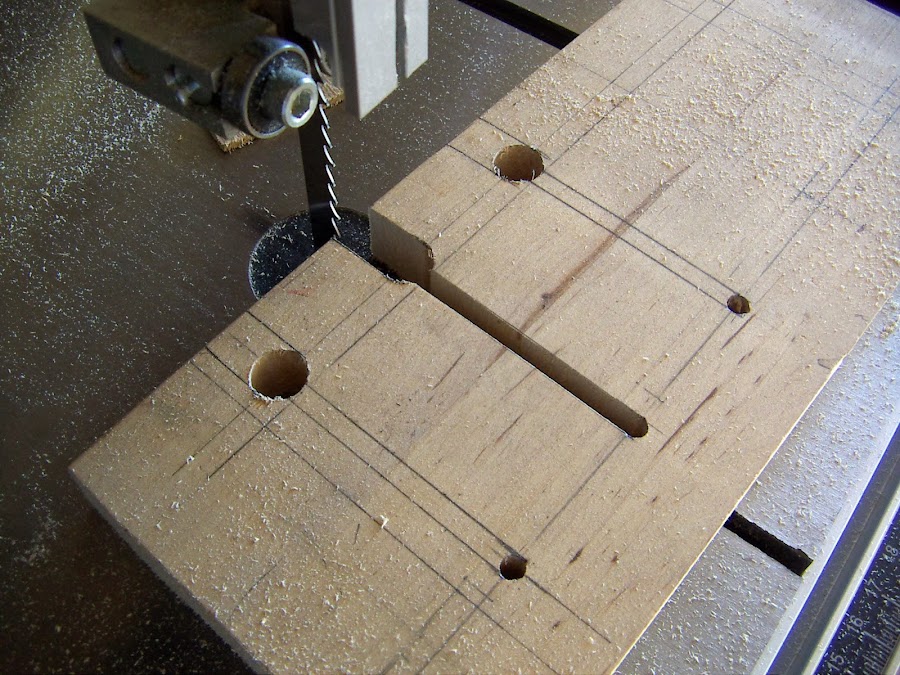

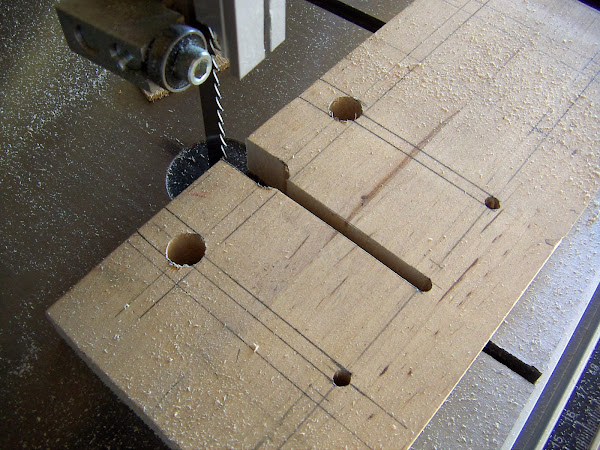

y con una sierra comenzamos a cortar guiándonos por las líneas.





Imagen 0




Imagen 0

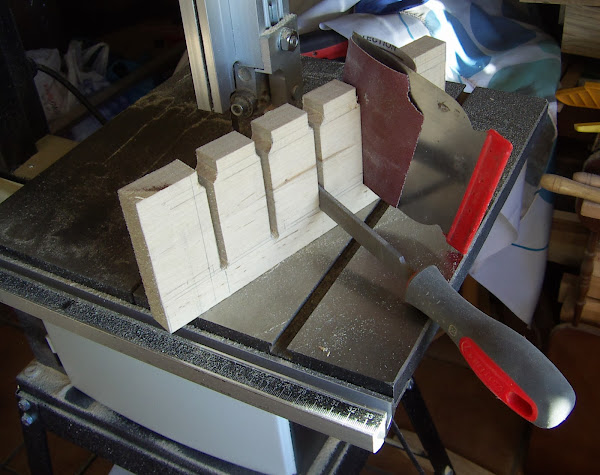

Una vez realizados los cortes ya tenemos nuestro soporte casi terminado ;-)

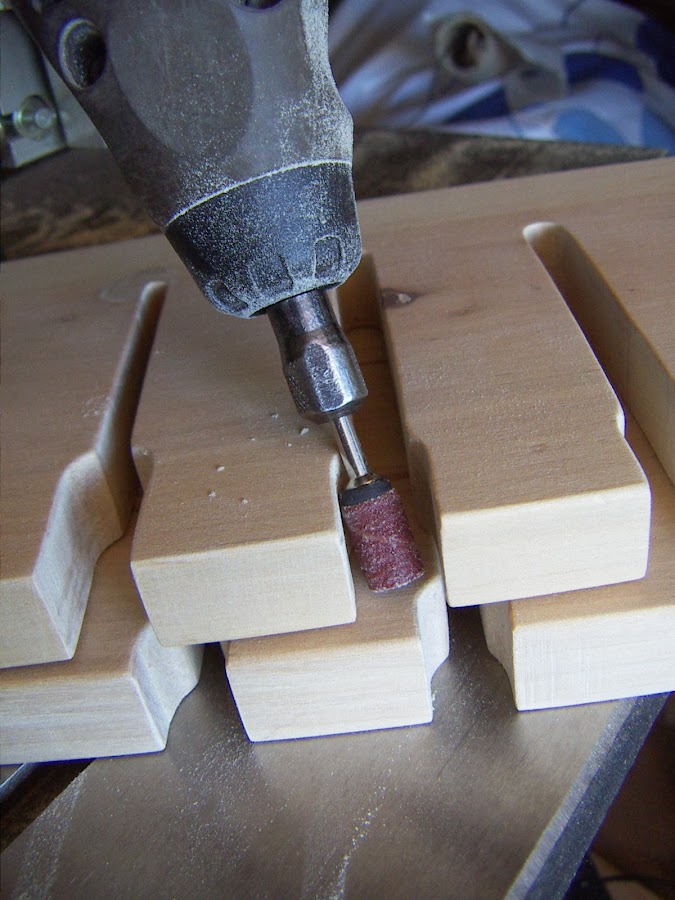

Lijamos toda la pieza, el interior y los cantos también que no nos cuesta nada ser un poco curiosos..







Imagen 0


Para sujetarlo a la pared utilizaré unas escuadras de metal.





Imagen 0


Imagen 0






Como las que tengo son un poco más anchas que la tabla las tengo que adaptar.

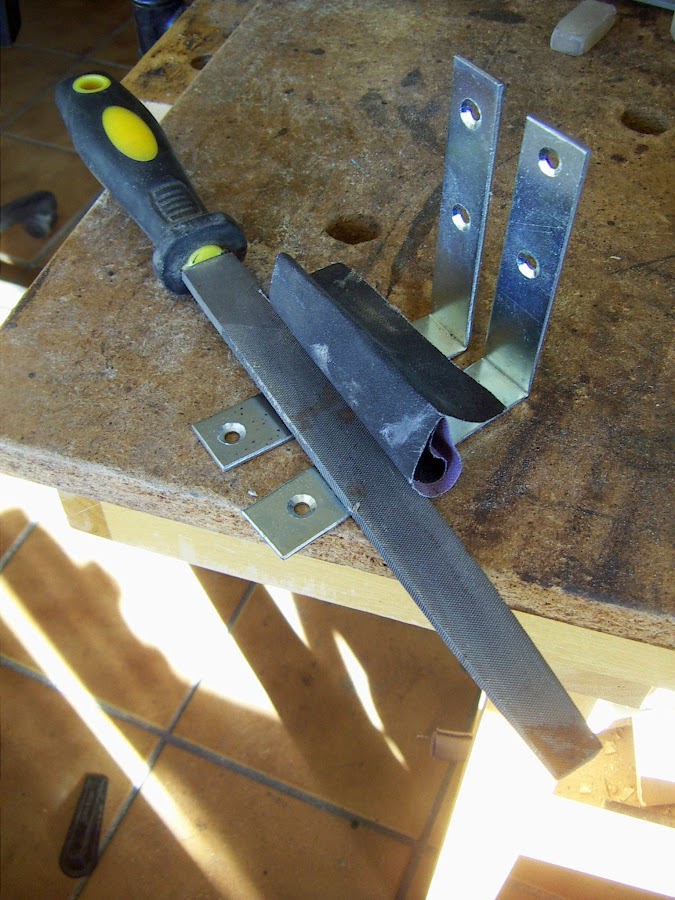

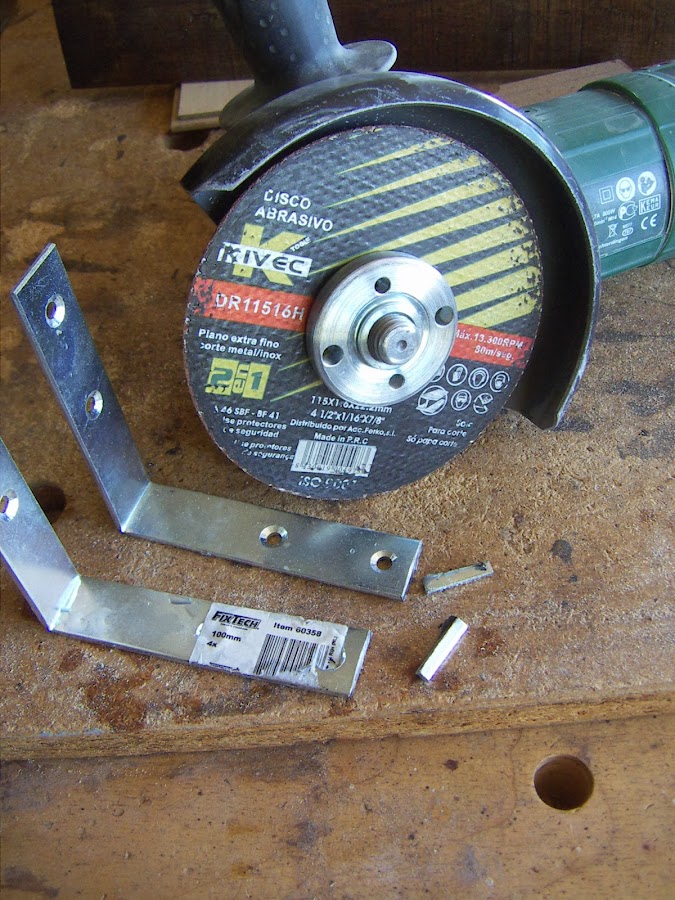

Corto el sobrante con una amoladora y suavizo el corte con una lima para metales.



Imagen 0


Imagen 0

Le haré otro agujero más arriba para que el soporte quede más fijo a la pared porque, como ya dije antes, los sargentos juntos ya pesan lo suyo.


También lo voy a avellanar y para ello, una forma sencilla de hacerlo es utilizar una broca de mayor diámetro. .

Primero hacemos el taladro con la broca  adecuada para el tornillo y luego con una broca mayor taladramos encima del agujero pero sólo lo justo. No podemos pasarnos y llegar al fondo....;-D

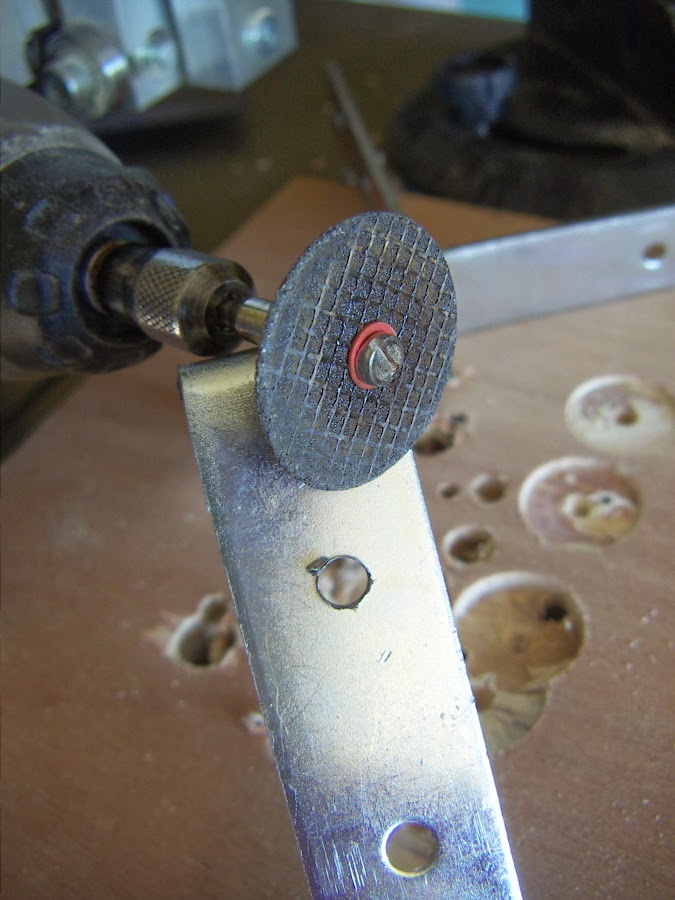

Lo siguiente es eliminar la rebaba que deja por detrás el corte y para ello la podemos rebajar con una lima o con un mini-taladro con un disco para metal.



Imagen 0


Imagen 0

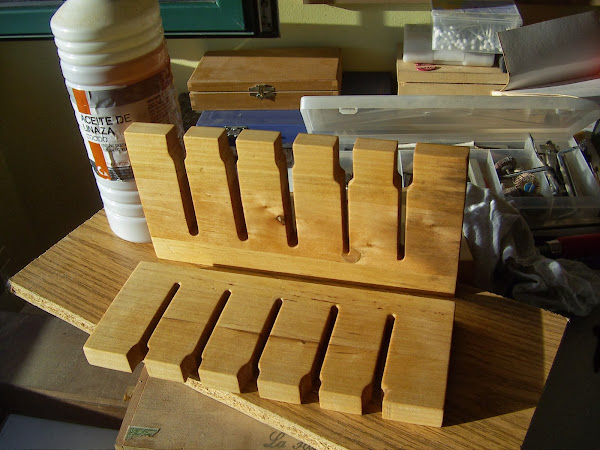

Como toque final le daré a la madera una protección con aceite de linaza mezclado con aguarrás al 50%





Imagen 0

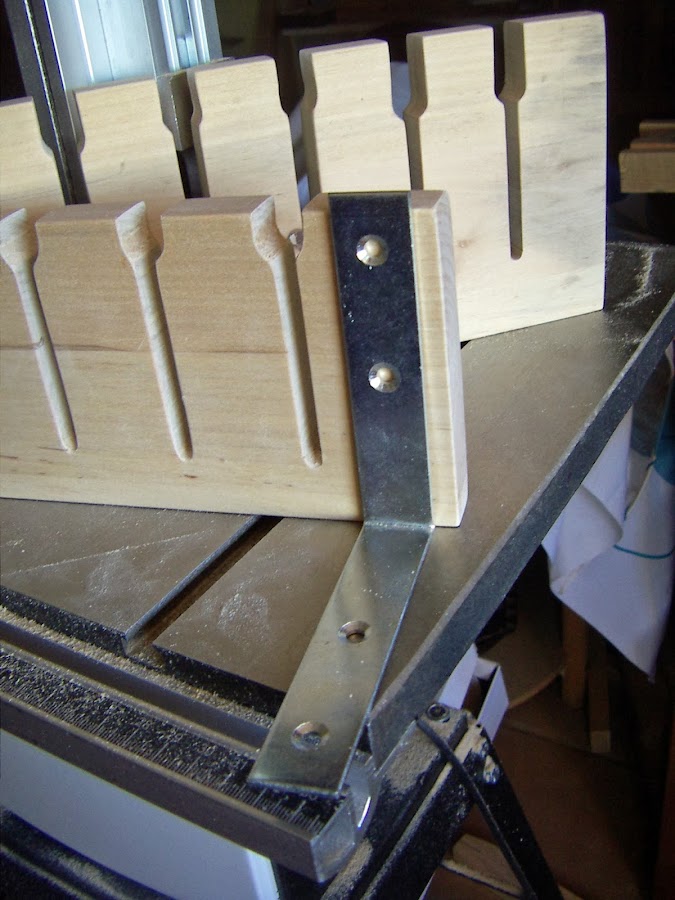

Atornillamos las escuadras en el soporte...



Imagen 0


...y el soporte a la pared con lo cual ya tenemos un poco más de orden en nuestro taller ;-)



Imagen 0

Muchas gracias por estar ahí



Bruno ;-)
