Proyectos de carpintería!

Hola a todos! después de un largo tiempo vuelvo para mostraros diferentes proyectos que estoy realizando, voy a empezar hablando del mueble bar de castaño que anteriormente dejara los planos.

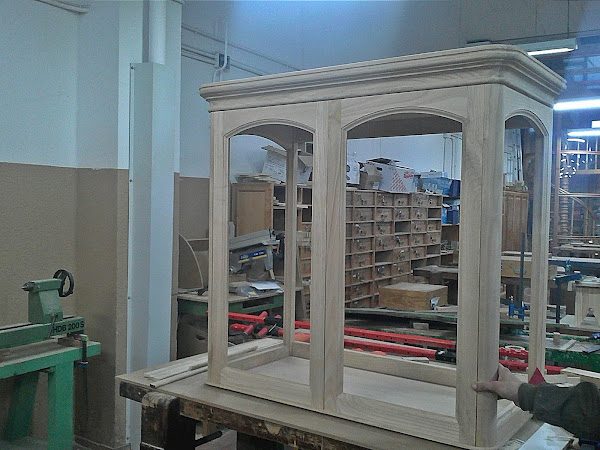

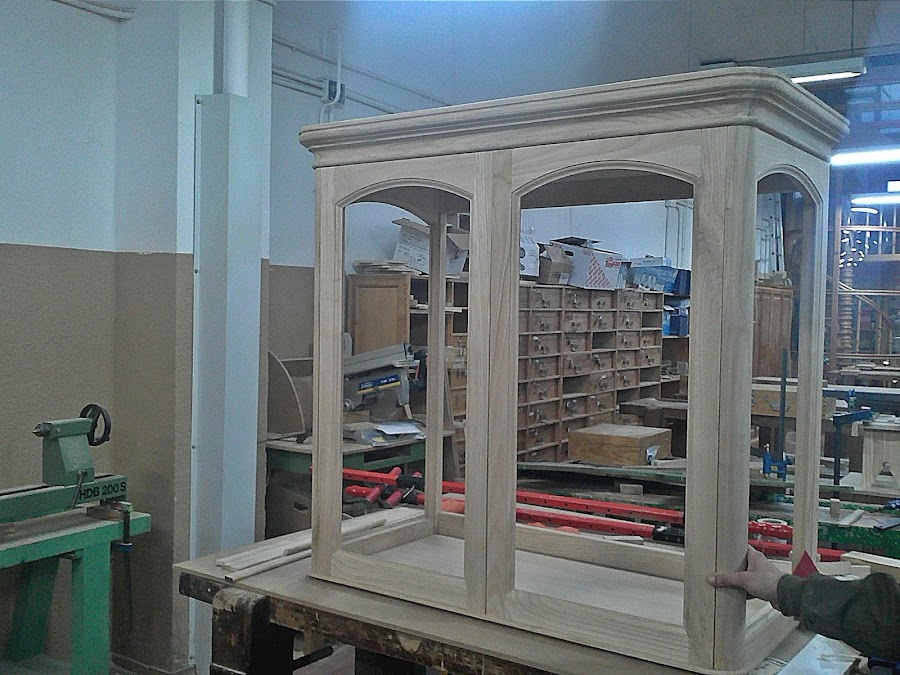

 Bueno aqui vemos la parte superior del mueble en proceso de fabricación y la cornisa aun sin terminar.


 Una vez acabada la estructura superior y la cornisa, colocamos las puertas y las ajustamos.

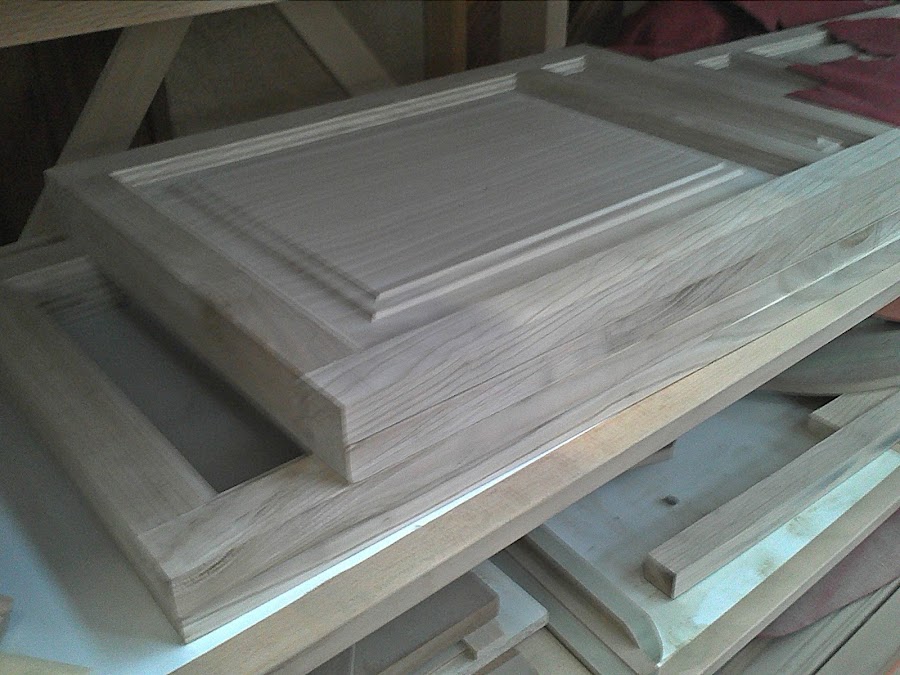

Los bastidores y entrepaños de la parte inferior.

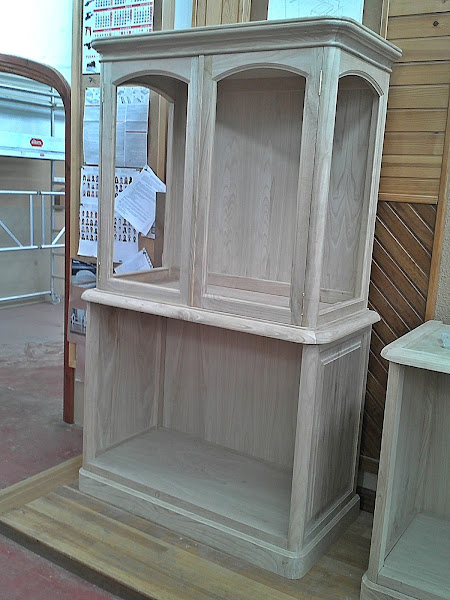

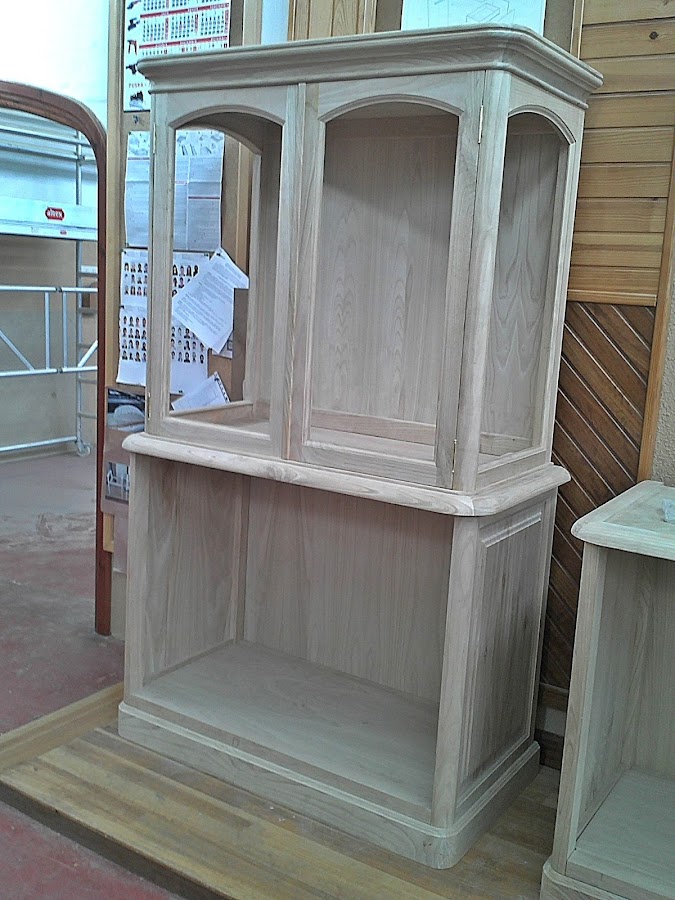

 Los dos módulos colocados, las puertas perneadas y con bisagras  el zócalo colocado, solo falta colocar las bandejas giratorias interiores.

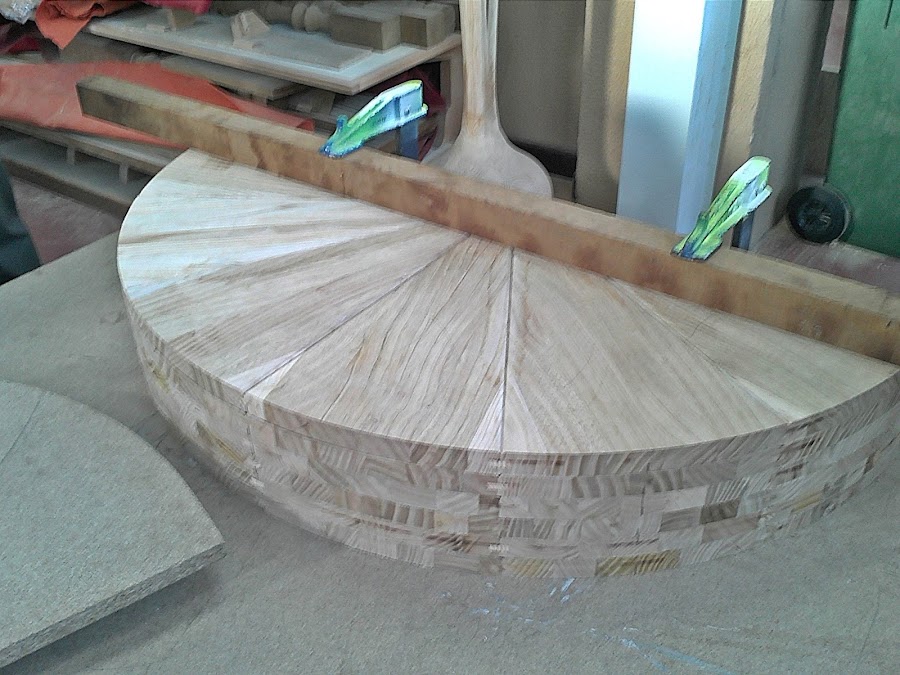

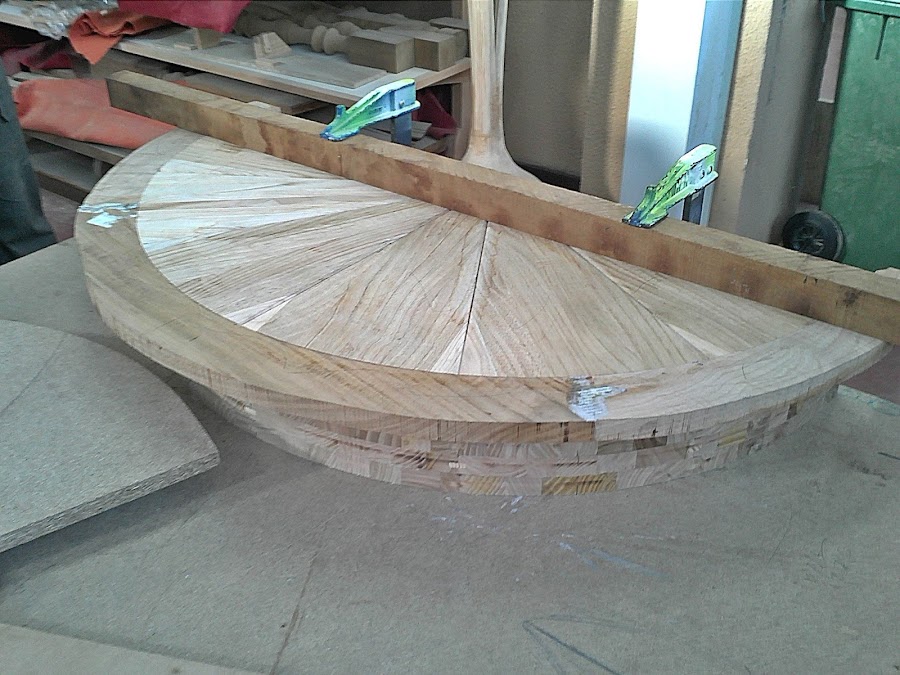

 Bueno estas son algunas de las bandejas, están formadas por 5 triángulos alistonados de castaño (para aprovechar sobrantes de madera) la bandeja se paso por la tupi con plantilla como los triángulos  con una fresa helicoidal.


 Luego la parte exterior mas de lo mismo, plantilla y tupi, que es donde va ir colocados los soportes laminados para la colocación de las botellas.

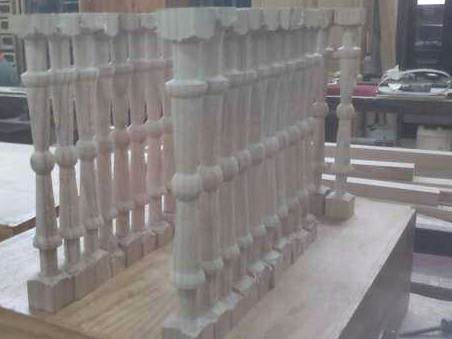

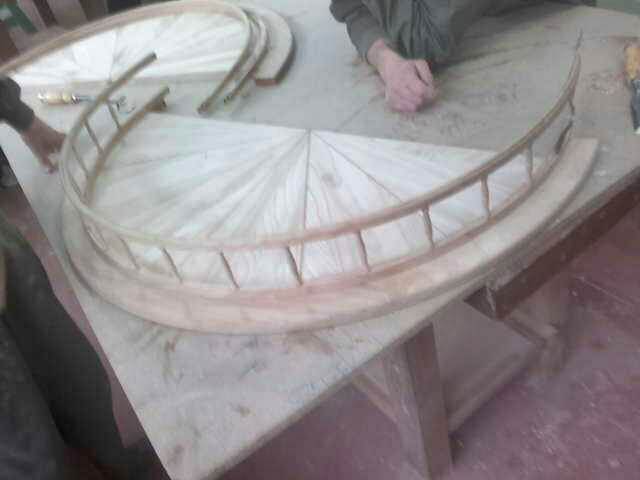

Aquí la bandeja superior, con torneados hechos a mano.

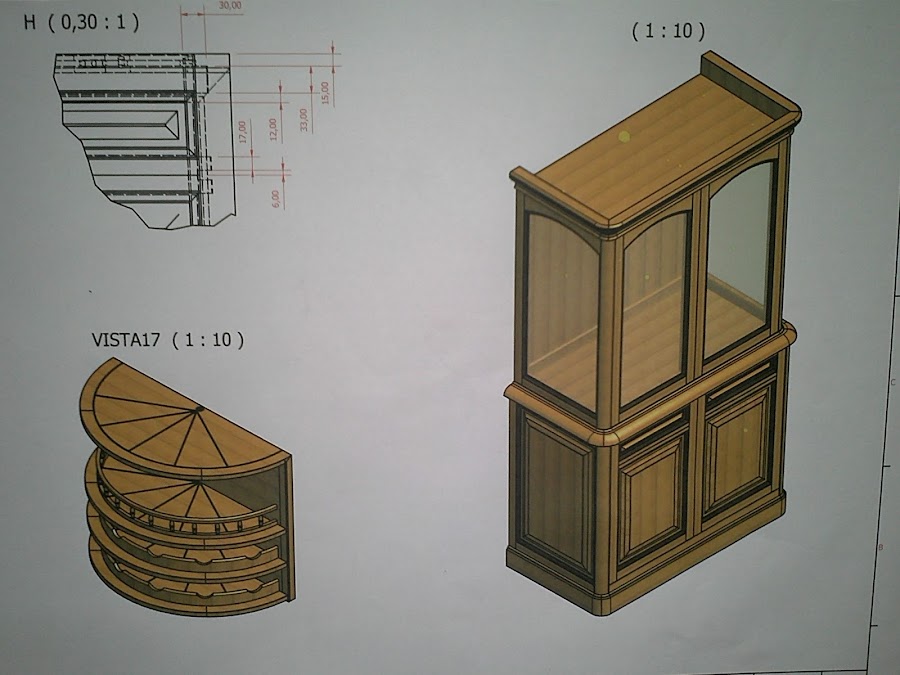

 Para quien este un poco perdido, le dejo una foto del mueble y las bandejas en el plano, el mueble ya esta prácticamente acabado.

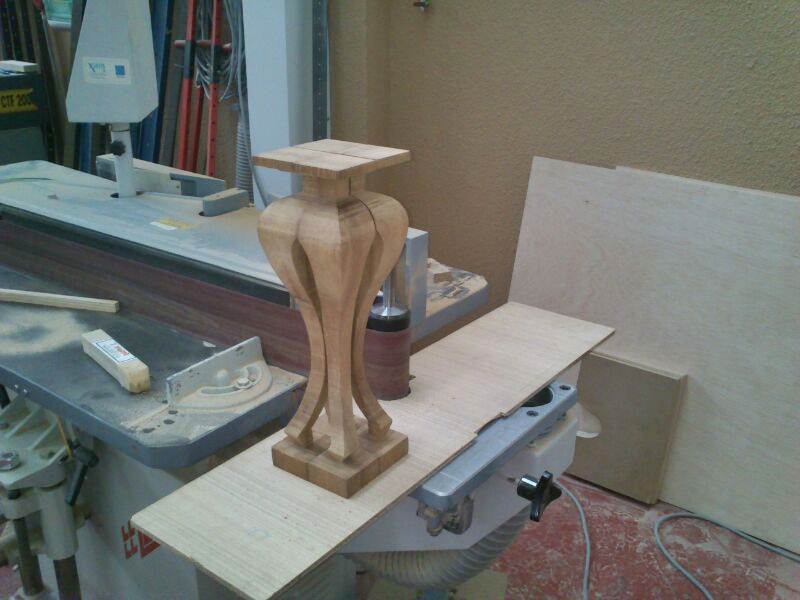

A continuación vamos hacer un pequeño mueble con unas patas cabriolé, os dejo una foto de 4 sin terminar, pero ya os explicare el proceso!


Bueno cambiando de proyectos, estoy fabricando un expendedor de lijas en tablero OSB o de virutas orientadas.

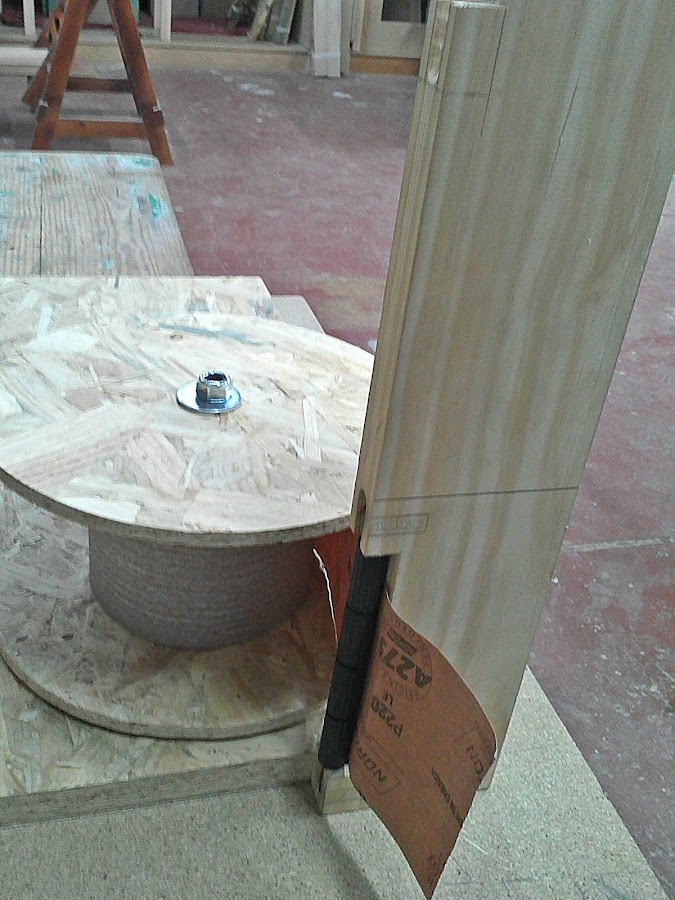

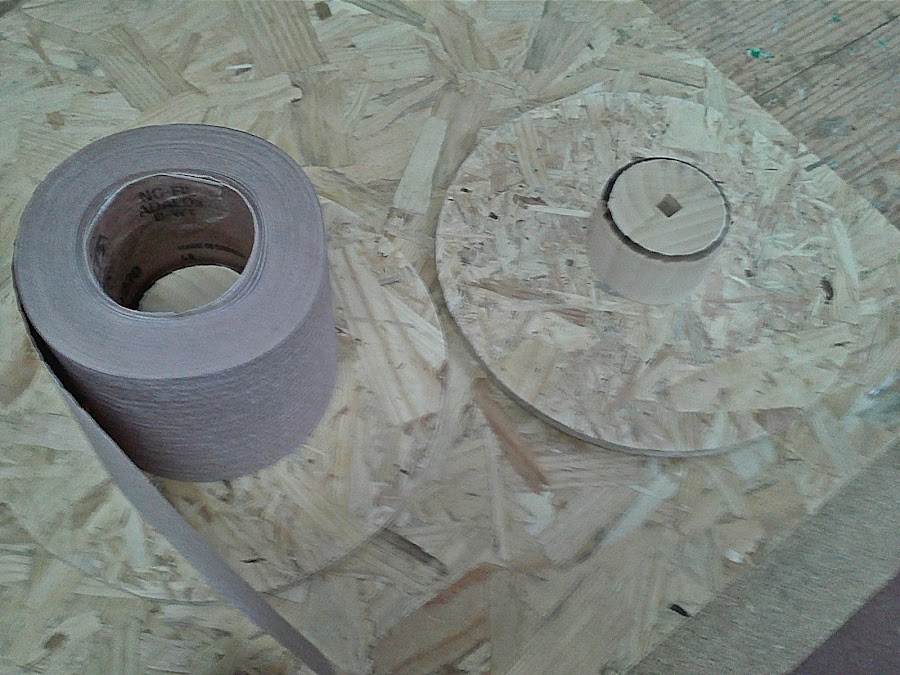

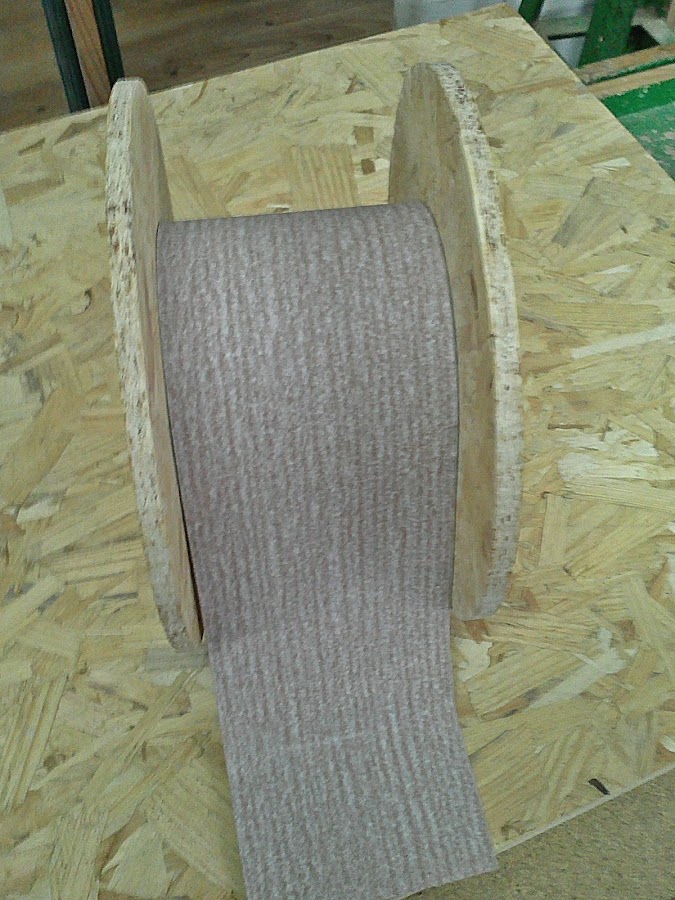

 Aquí el soporte para los rodillos de lijas.


 El soporte cerrado, esta diseñado de manera de que sirva para diferentes anchos de lijas.

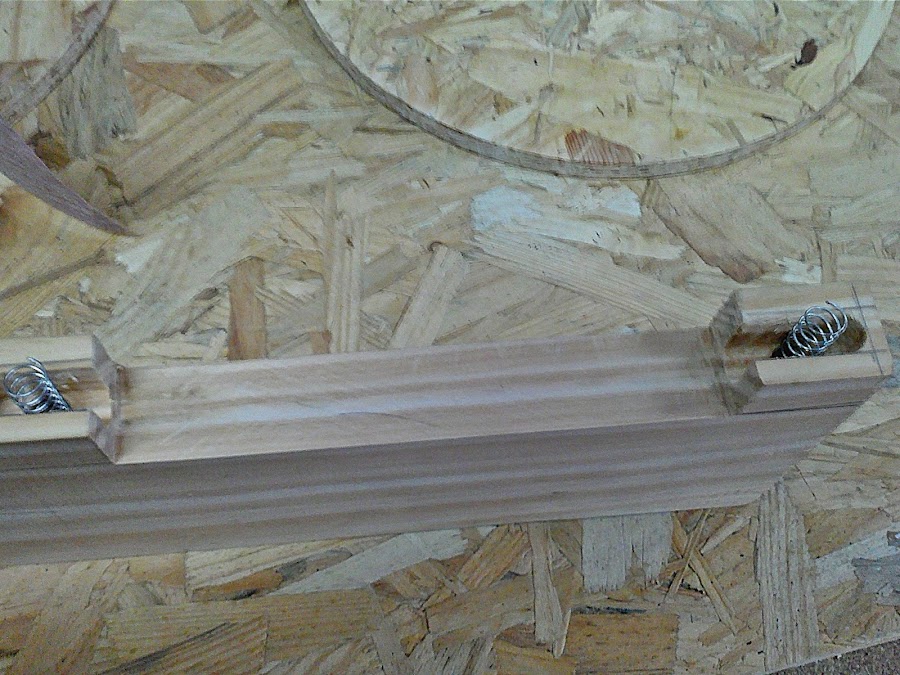

 El sistema de muelles donde va el soporte rotatorio que facilita la extracción de la lija y que esta no se introduzca hacia dentro una vez cortada


 Una foto del sistema rotatorio

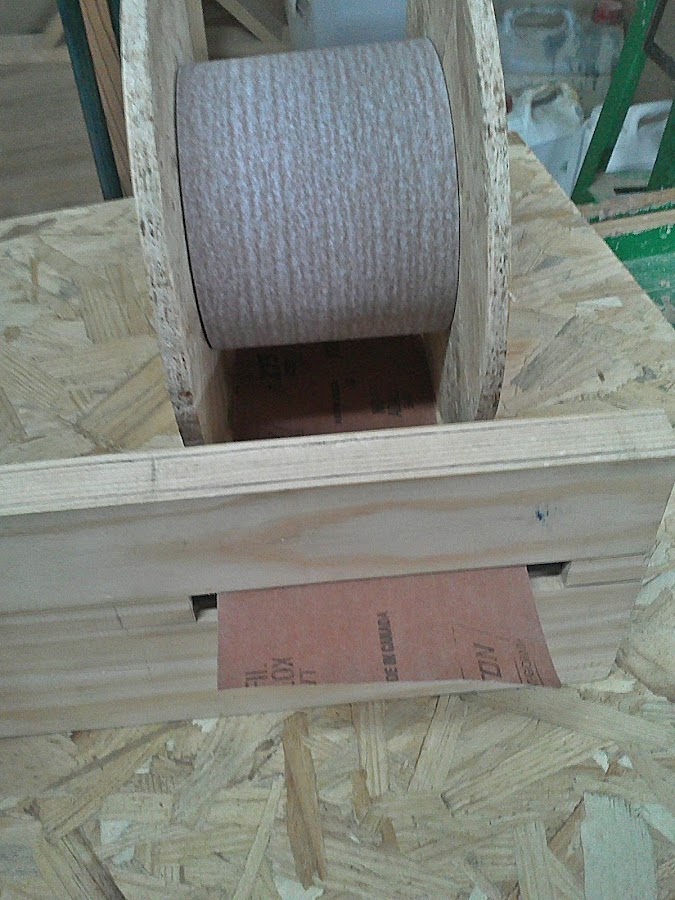

Y aquí como seria visto desde fuera, los expendedores van en una panel cerrado, colocados en varillas de acero roscado de 12mm, ya pondré mas fotos. Donde esta situado el rodillo rotatorio, encima ira colocada una cuchilla para el corte de la lija, os dejo un vídeo con una pequeña prueba simple.

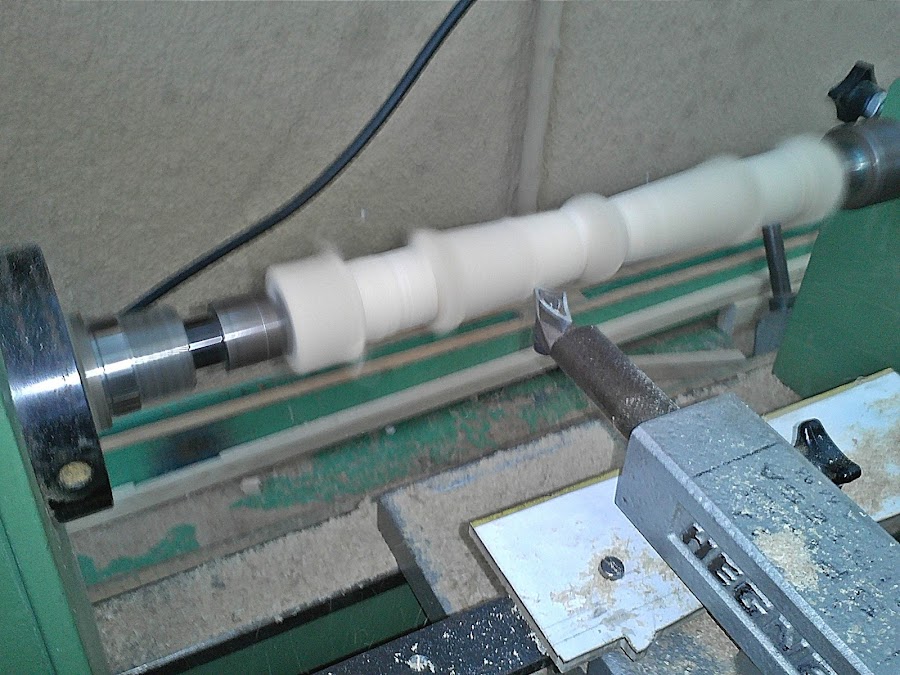

Bueno por hoy voy ir terminando! os dejo un par de fotos mas del torno copiador en funcionamiento!





Un saludo y asta la próxima!!! Que tengáis buenos carnavales!
