MI HORNO CON TAMBOR PASO A PASO 2 parte

HOLA AMIGOS PUES ACÁ LES DEJARE ALGUNAS FOTOS MAS LES ENSEÑARE COMO HICE EL CAJÓN RECOGECENIZAS CON LAS ENTRADAS DE AIRE

NECESITAREMOS ESTO CHAPA NO MUY FINA 90 CM DE LARGO X 55CM DE ANCHO DESPUES HABRÁ QUE  RECORTAR

ANGULO 2 PIEZAS DE 80 CM DE 1,5 X 1,5

ANGULO 2 PIEZAS DE 35 CM DE 1,5 X 1,5

CHAPON DE 5 MILIMETROS DE 42 CM X 16 CM

Imagen 0


AQUI LOS MATERIALES UNA CHAPA QUE NO SE MUY FINA UN PEDAZO DE PLANCHUELA DE HIERRO O ALUMINIO EN MI CASO TENIA UN PEDAZO DE CHAPA DE ALUMINIO DE 5 MILIMETROS Y ANGULO DE HIERRO  EL CAJON TIENE QUE QUEDAR DE ESTAS MEDIDAS  80 CM DE LARGO 35CM DE ANCHO Y 8 CM DE ALTO

Imagen 1


DETALLES YA SEMI ARMADO CON LAS PERILLAS QUE SON RECICLADAS DE UN ANTIGUO MUEBLE Y LAS TOMA DE AIRE EN LA PUERTA

Imagen 2

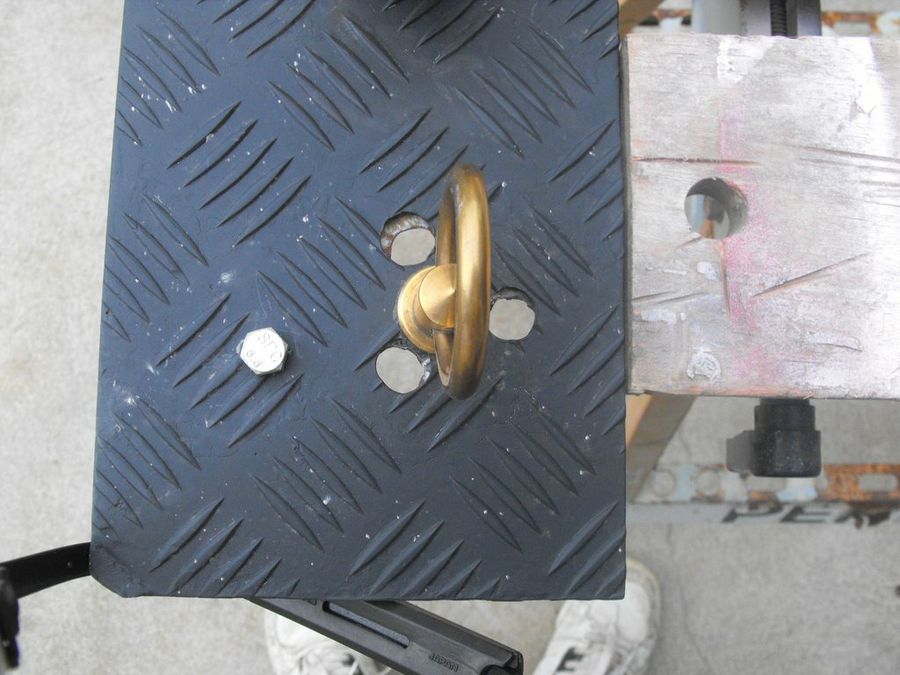

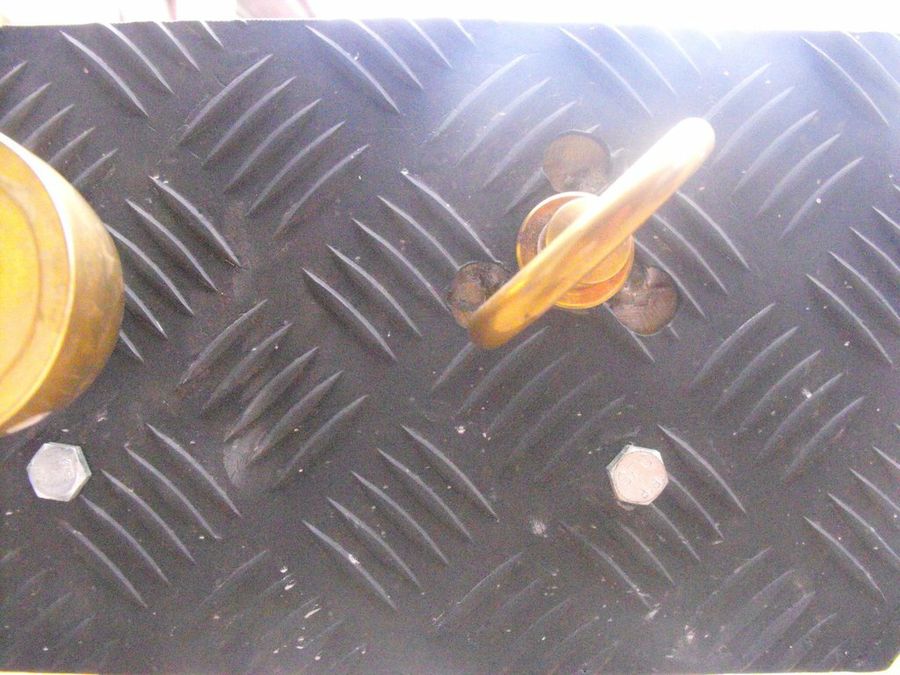

DETALLE DE LOS TOMA DE AIRE, LOS HICE CON CHAPA LES SOLDE UNA ARANDELA Y UNA TUERCA PARA REFORZAR YO LE HICE ESTO PORQUE LO CERRE CON EL CAJON AUNQUE ESO ES IDEA MIA, YA QUE LOS QUE VI POR AHI LE DEJAN ABIERTO ABAJO ESO ASE QUE ENTRE MUCHO AIRE Y PIERDA CALOR. CON ESTO EL CALOR SE MANTIENE MUY BIEN SI SUBE MUCHO LA TEMPERATURA CERRAMOS EL AIRE Y ESO HACE QUE EL CALOR SE MANTENGA. LA LEÑA SE CONSUME MUY DESPACIO Y NO SUBE LA TEMPERATURA.
SON DE 7 CENTIMETROS MAS O MENOS

Imagen 4


DETALLE DE LA TOMA DE AIRE ABIERTA

Imagen 5


Y ACÁ CERRADA

Imagen 6


ESTE DEBERIA SER EL ASPECTO FINAL, VUELVO A DECIRLO EL CAJON ES IDEA MIA, MUCHOS NO LO HACEN PERO PERDERA CALOR Y LA LEÑA RENDIRA NENOS

OS DOY UNA IDEA MAS O MENOS DE LO QUE GASTO EN MI HORNO: CON MENOS DE UNA TARIMA DE MADERA COCINE 5 PIZZAS UN PAN DE AJO Y UN BISCOCHUELO

CON MENOS DE UNA TARIMA SE COCINA UN POLLO

Y SEGUIMOS CON EL HORNO

Imagen 8

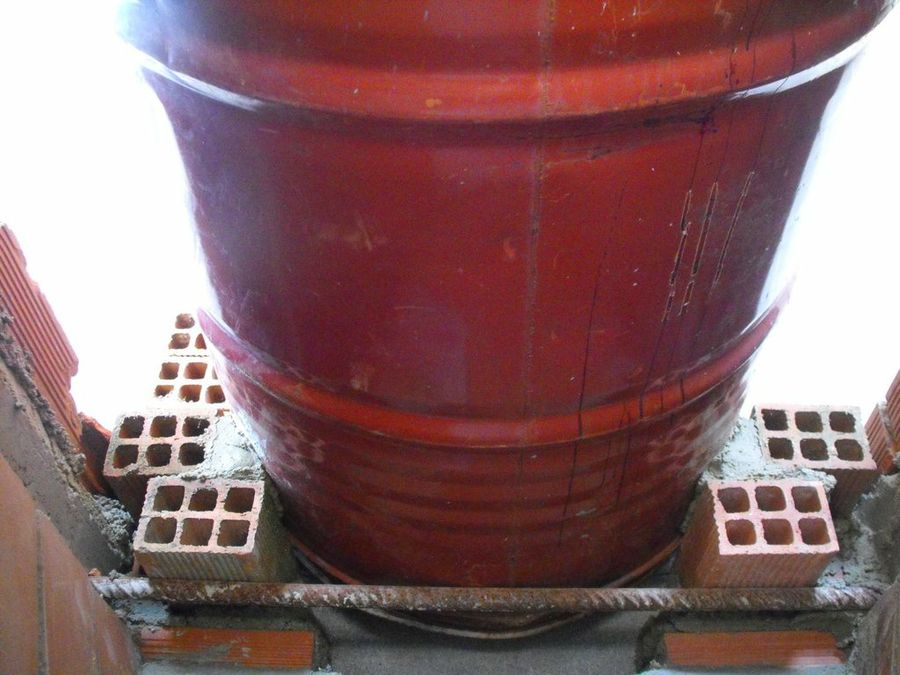

UNA VEZ TERMINADA LA BOVEDA Y EL CAJON COLOCAMOS YA EL HORNO Y LE CALZAMOS BIEN A LAS ORILLAS. VEREIS DEBAJO DEL HIERRO Y ATRAS QUEDA UN ESPACIO DONDE COLOCAREMOS LA CHAPA DE PROTECCION

Imagen 9


CERRAMOS ADELANTE DE ESTA MANERA PARA LO QUE SERA EL SOPORTE DE LA CAMARA DE AIRE MAS O MENOS 10 CM

Imagen 10


Y TAMBIEN POR DETRAS ACA VES COMO QUEDA EL HUECO DE LA CAMARA DE AIRE

Imagen 11


ABRIMOS EL 2 TAMBOR POR LA MITAD LUEGO CORTAMOS UN PEDAZO DE 35 CM  QUE USAREMOS PARA LA PROTECCION DEL HORNO PARA QUE LA LLAMA NO QUEME NUESTRO HORNO Y ABRIMOS EL RESTO

Imagen 12


AQUI VES LA CAMARA DE AIRE EN LA CUAL COMENCE A COLOCAR LOS LADRILLOS CON BARRO. SI NO TENES HUECOS PUEDE SER BOVEDILLAS, SI LO PENSAS FORRAR COMO EL MIO PARA QUE QUEDE MAS VISTOSO SINO CON LADRILLO COMUN.  YO LE HICE ASI PARA FORRARLO CON LADRIILOS TIPO BOVEDILLA PERO QUE SE USAN PARA PONER AL FRENTE DE LAS CASAS TIPO LADRILLO VISTO

Imagen 13

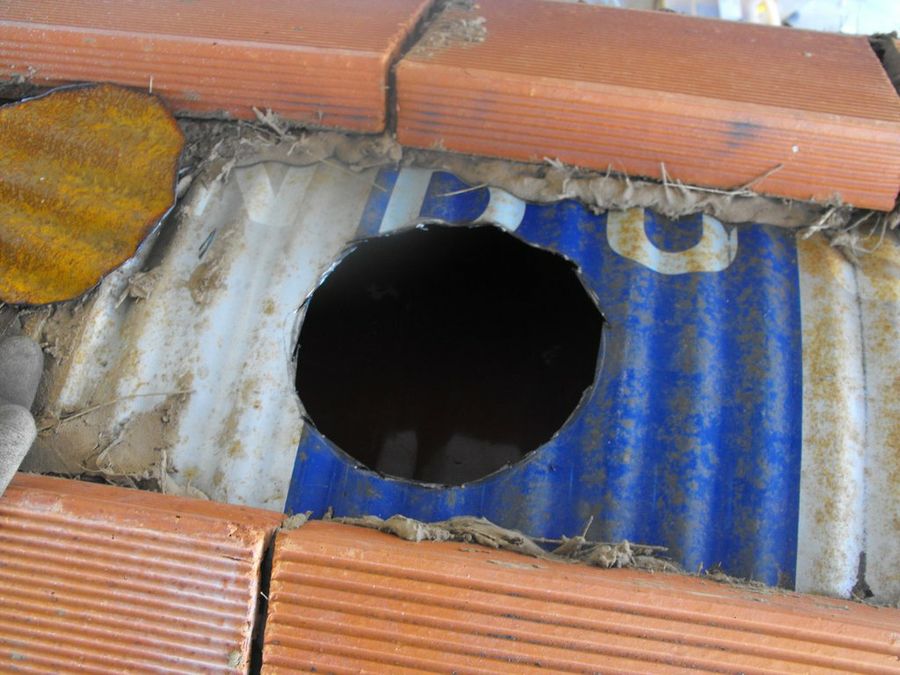

 Y ANTES DE CERRAR LE HACEMOS EL HUECO PARA LA CHIMENEA

Imagen 14


Y AQUI YA VES EL ASPECTO QUE  TIENE  SOLO FALTARIA CUBRIRLO CON EL LADRILLO VISTO REPITO ES ES SOLO POR ASPECTO, SI LO HCAES CON LADRILLO COMUN Y LO CUBRES CON BARRO FUNCIONARA IGUAL

MAÑANA PUBLICARE LA LISTA DE MATERIALES Y EXPLICARE COMO HICE EL POSABANDEJA, Y CON ESO DARE POR CONCLUIDO ESTE BLOG ESPERO QUE LES SEA DE MUCHA AYUDA

CUALQUIER PREGUNTA LES RESPONDERE ENCANTADOS, NO ME MOLESTA PARA NADA.
