Doble guía lateral deslizante para la mesa fresadora y la sierra de mesa

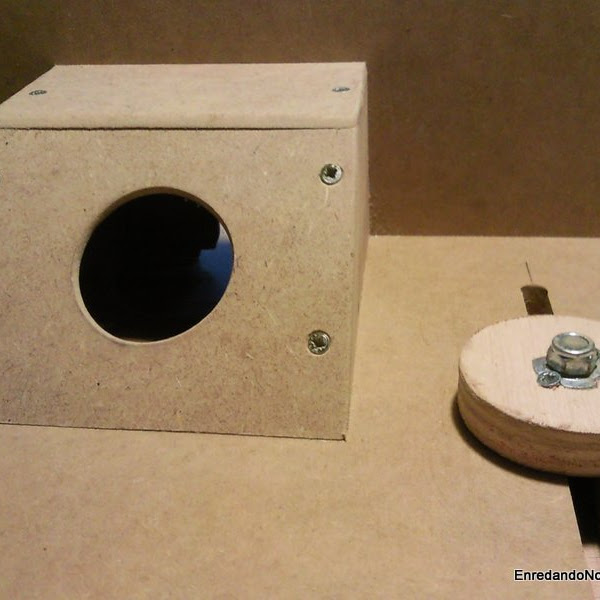

Caja de aspiración y sistema de bloqueo, enredandonogaraxe.com


Ahora que tengo mi mesa fresadora y mi sierra de mesa solo me faltaba la guía lateral en ambas para trabajar con comodidad. Ahora casi si que parezco un carpintero de verdad con tupi y todo. Y es que estar ajustando un listón y sujetándolo con sargentos no es nada cómodo ni preciso. Como tengo ambas herramientas en la misma mesa pensé que podía ser buena idea hacer una guía doble que deslizase sobre la mesa en lugar de hacer una guía para cada herramienta.

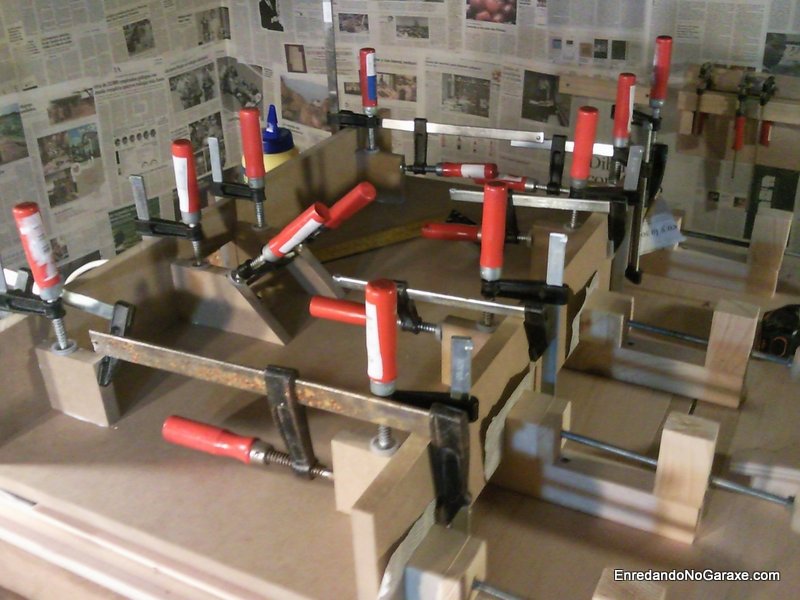

Sargentos, enredandonogaraxe.com
Parte inferior de la guía doble deslizante. enredandonogaraxe.com
Para fabricar esta guía usé un tablero precortado de MDF de las mismas medidas que los tableros de contrachapado que usé para el tablero de la mesa. No usé contrachapado porque en el lugar donde los compro les están tardando en llegar. Ya no quería esperar más y usé el de MDF. Es un poco más grueso pero me da igual. Lo que si no me da igual es que es 1 milímetro más largo y eso me dio algún problema como veis en el vídeo.

Para hacer la guía deslizante usé unas guías para cajones con rodamientos de bolas. Pensé que iban a mantener el movimiento paralelo pero resultó que me quedaba un pequeño baile que solucioné con unos listones laterales que hacen que la guía quede perfectamente encajada en el tablero de la mesa.
Con esta guía puedo ajustar fácilmente el ancho de corte de mi sierra de mesa, puedo ajustar fácilmente la distancia a la fresa, tengo espacio para sujetar topes para que la madera no se mueva arriba o a los lados mientras la trabajo, la aspiración de la mesa fresadora funciona de forma muy eficaz y, si veis este vídeo, veréis que he incrementado las posibilidades de mi mesa fresadora. Creo que podré fresar ranuras a lo ancho de cualquier listón y en cualquier posición.

Sistema de bloqueo para la guía, enredandonogaraxe.com

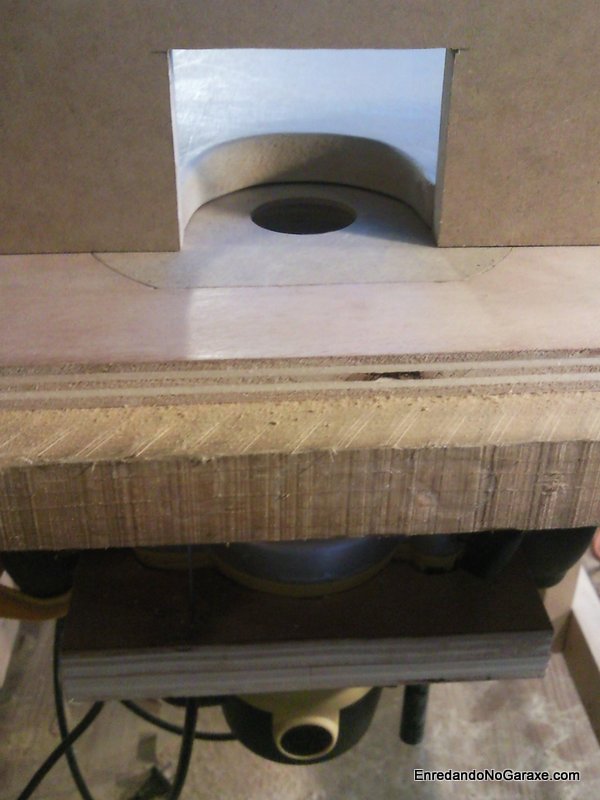

Mesa fresadora, inserto y guía, enredandonogaraxe.com
En cuanto llegue el contrachapado completaré el tablero de la mesa, que si os fijáis aún la tengo sin cubrir totalmente.

Si te gustó esta entrada deja tu comentario y dale al botón G+. Si te gusta el blog gracias por hacerte seguidor.
Fuente: este post proviene de Enredando no Garaxe, donde puedes consultar el contenido original.
