En este caso haremos una cajonera de MDF.
No importan las medidas, lo que deben tener en cuenta es que espacios se deben dejar para colocar las correderas y también espacios que se deben dejar de separación entre cajón y cajón.
Materiales para cajonera de 4 cajones.
Lo que primero deben hacer es dibujar en una hoja cuadriculada las dimensiones que desean darle a la cajonera. Me refiero al alto, ancho y profundidad. La medida que ustedes quieran.
Luego comienzan a descontar mm, dejar espacios para correderas o piezas, de acuerdo a los espesores que manejen.
El alto de cada cajón deben calcularlo dividiendo el alto total del interior del gabinete, en este caso en 4, y luego lo que dé esa cuenta restarle 16 a 18 mm. Esos mm menos de cada cajón será ideal para su manejo dentro del gabinete.
Necesitaremos 4 FONDOS o PISOS de 4 mm de espesor, que deben tener 12 o 13 mm más, de largo y de ancho, de la medida del perímetro interno.del cajón. Los mm de más son los que van a entrar en las canaletas del lado inferior de las piezas laterales del cajón.

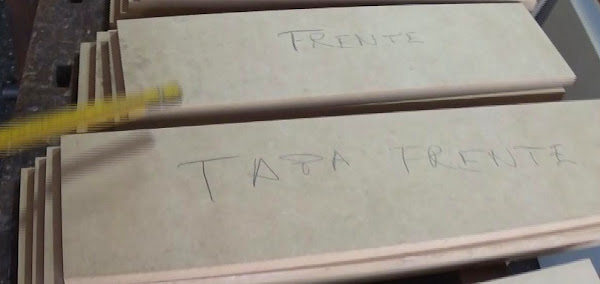

El cajón llevará una TAPA FRENTE que tendrá de ancho 6 mm menos que el ancho frontal total del gabinete.
También un FRENTE de cajón propiamente dicho que tendrá 24 mm menos del interior del gabinete, se trata de las correderas (12 mm de cada costado) y 36 mm menos de las piezas laterales del cajón ( 18 mm de cada lado).
El resultado de esa resta les dejará el frente con la medida justa, para luego colocar los dos costados y las dos correderas, y el cajón estará completo, y entrará justo en el interior del gabinete.

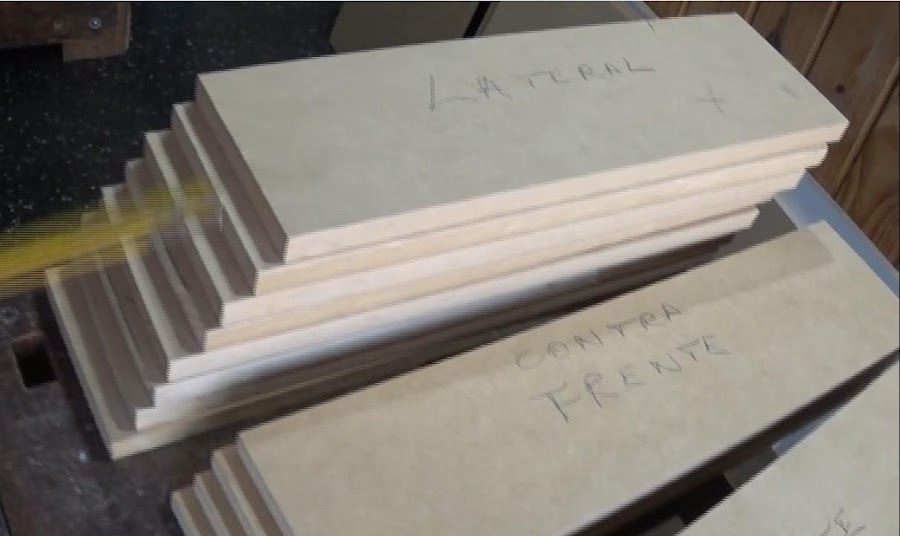

También contamos con 8 LATERALES, 2 para cada cajón.
Y las piezas traseras o 4 CONTRA FRENTES que deberán tener aproximadamente 15 mm menos de alto, ya que irá enganchado pasando justo por encima, a filo, de la ranura, dejándola libre, donde ingresará el terciado, plus, mdf, o lo que elijan.

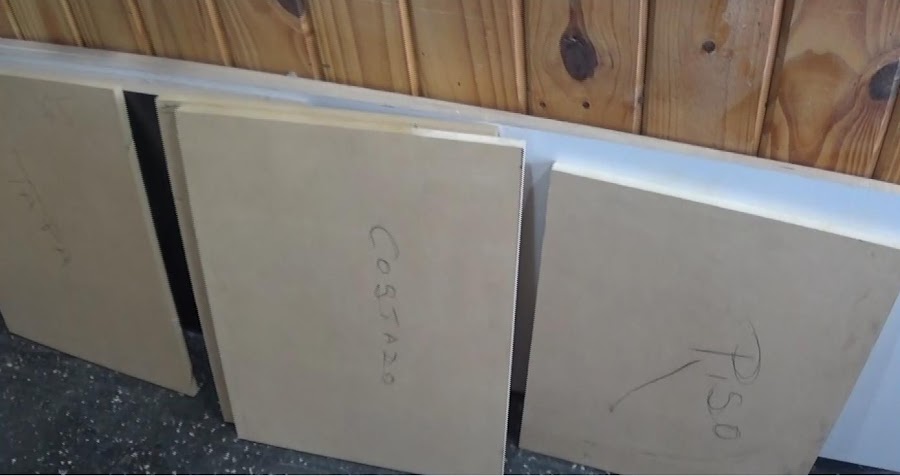

Luego tenemos las piezas del gabinete.
- TAPA
- 2 COSTADOS
- PISO

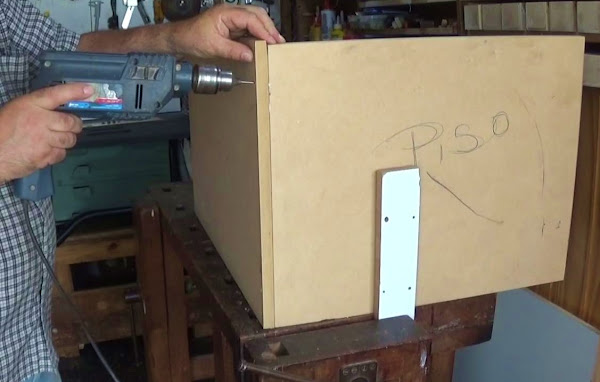

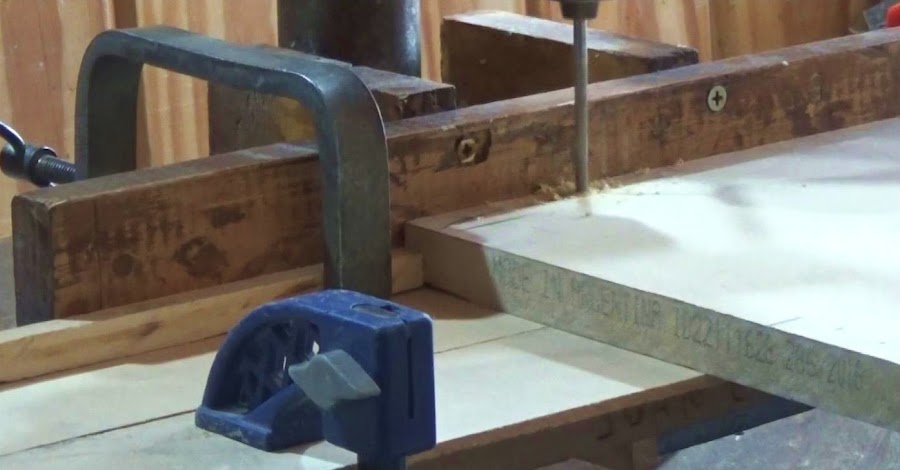

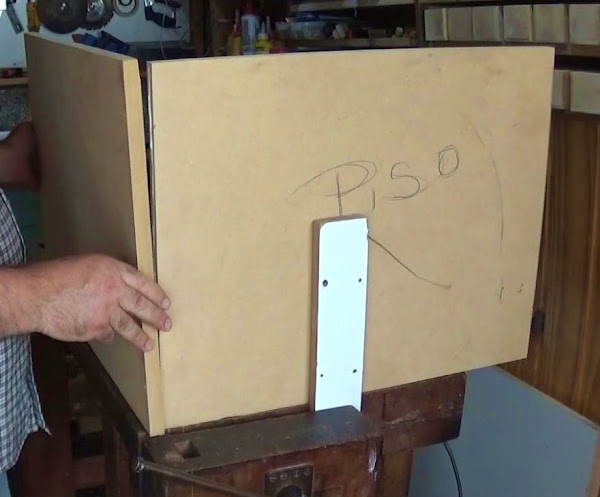

Comenzaremos a perforar con una mecha de 4 mm de diámetro, las placas de los COSTADOS. 2 orificios a 60 mm del vértice y 9 mm del borde inferior de la placa, donde irá atornillado el PISO.
Y 4 orificios, 2 a ambos lados de los bordes sobre la TAPA, donde irán atornillados los costados en el canto superior de éstos, desde arriba.
Todos los orificios luego se pueden masillar para después pintar.

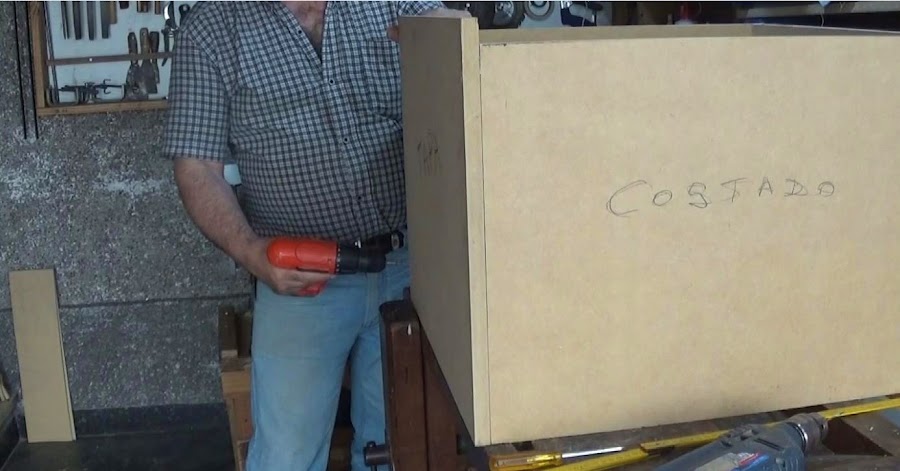

Comenzamos a sujetar los costados al piso, atornillándolos a este.
Hacemos una perforación de 2 mm, guía para los tornillos de 3 mm de espesor..
Atornillamos, 2 tornillos de cada lado. El piso quedará entre los dos costados.

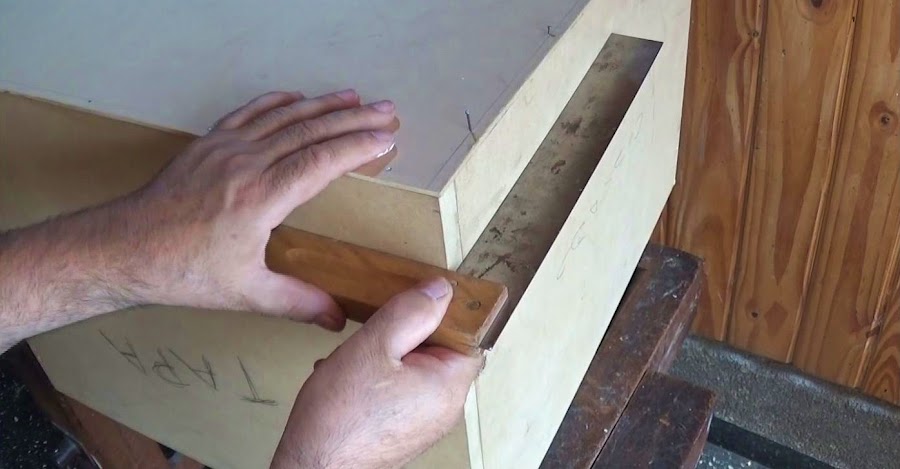

Atornillamos el techo o TAPA sobre los dos costados. 2 tornillos de cada lado.
La TAPA puede tener un alero frontal que quedará en línea con las tapas de los frentes de los cajones.
Giramos el gabinete. Lo colocamos de espalda. Inmediatamente le colocamos el fondo que puede ser de mdf, terciado, plus, etc. Convenientemente de 4 mm de espesor.
Clavamos primero un lado, controlamos la escuadra y luego terminamos de completar clavando lo que quede del perímetro.

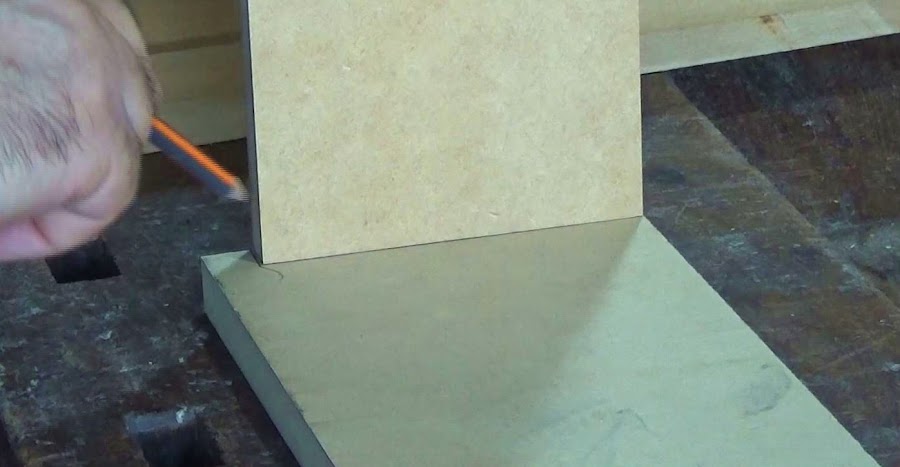

Marcamos en el LATERAL del cajón y FRENTE donde irá la ranura para el piso donde irá el terciado, mdf, plus, etc, utilizando el CONTRA FRENTE o fondo del cajón para marcar.
Una vez hecha la ranura, hacemos los agujeros para los tornillos

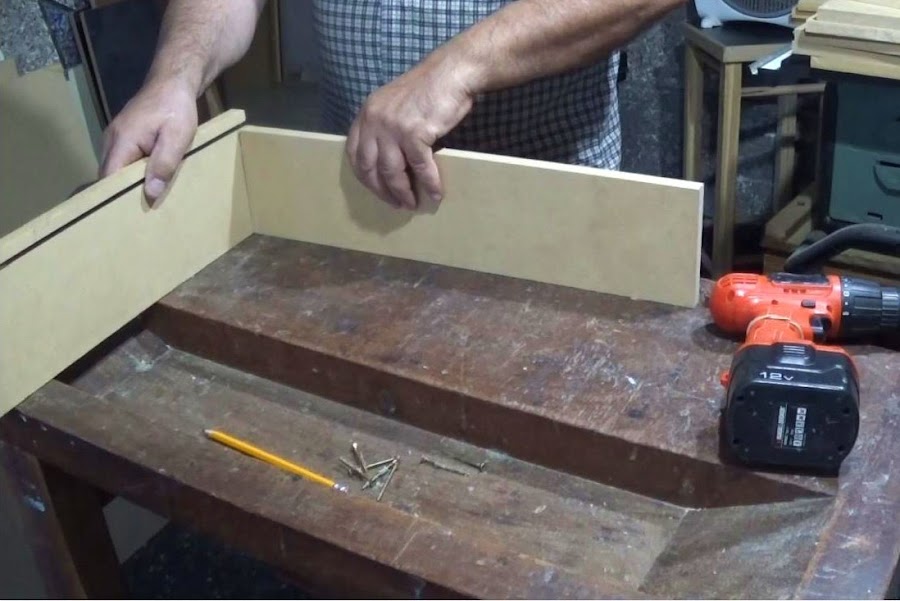

Pasamos a armar ahora los cajones.
colocamos el CONTRA FRENTE o fondo del cajón, junto a la ranura, dejándola libre para que pase el piso de largo.
El FONDO y FRENTE irán entre los LATERALES del cajón.
Se coloca el PISO del cajón, se hace deslizar por la ranura hasta que haga tope, y se clava por debajo, en el borde del CONTRA FRENTE.

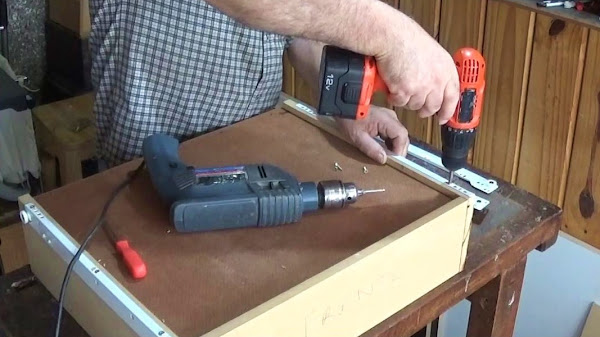

Colocamos las correderas con rodamientos, las partes que van por debajo, en los LATERALES de los cajones. Las ruedas deben ir al fondo.

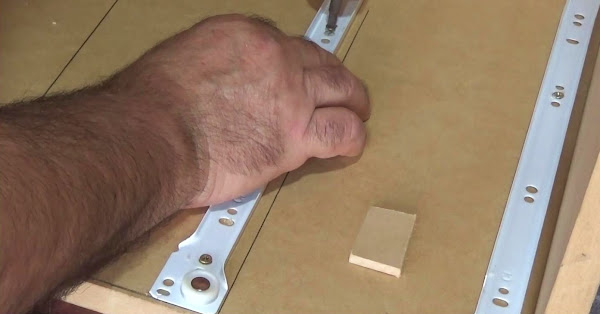

Las que van en el gabinete deben ir como se ven en la imagen, paralelas a las líneas, tocando a éstas sólo en el frente, y retiradas 2 mm del borde frontal del gabinete.

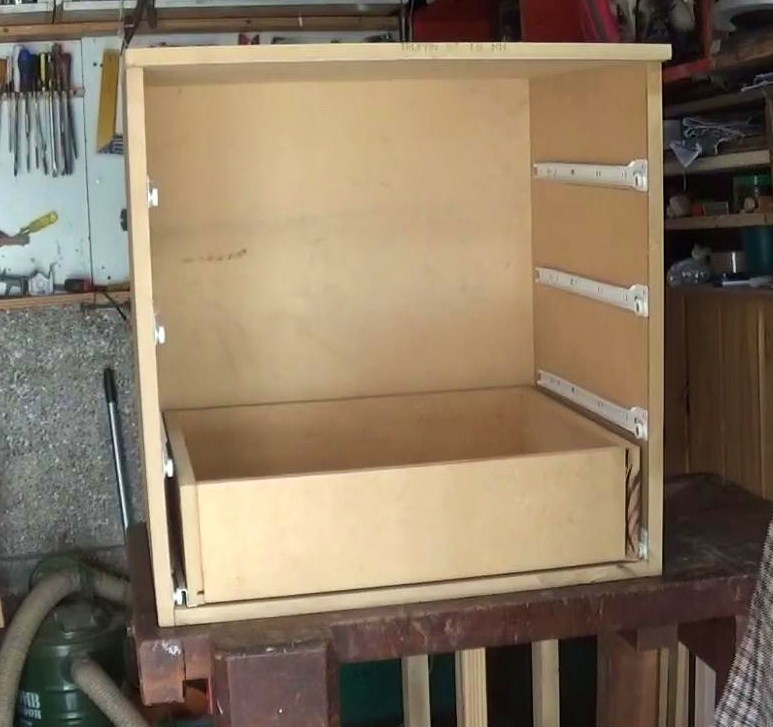

Una vez que colocamos todas las correderas ubicamos los cajones.
Las separaciones de un cajón de otro debe oscilar entre 16 mm a 18 mm para que se muevan cómodamente, y sea fácil en retirarlo del gabinete, cada uno en particular.
Colocamos las TAPA FRENTE a todos los cajones. Separamos uno de otro con una plaquita de 3 mm.
Lo atornillamos cada uno de ellos al FRENTE del cajón

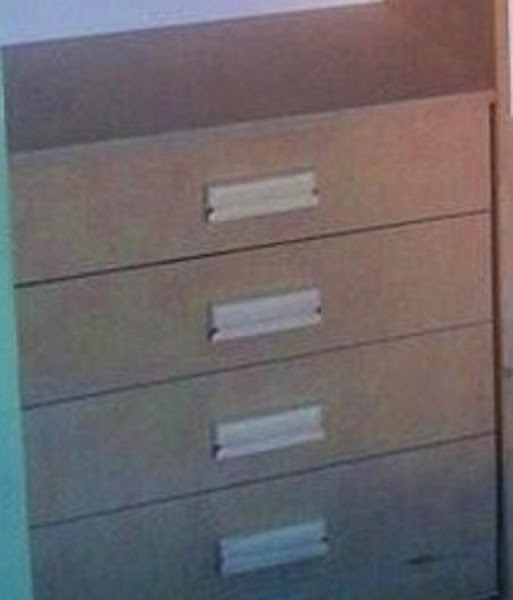

Aquí la cajonera terminada.
Puede elegir las manijas que deseen.
Ante cualquier duda, aquí les dejo el vídeo completo.
Nos vemos muy pronto !
Un abrazo para todos !
