Cómo hacer un gramil compás



Haremos paso a paso un gramil compás de madera simple.

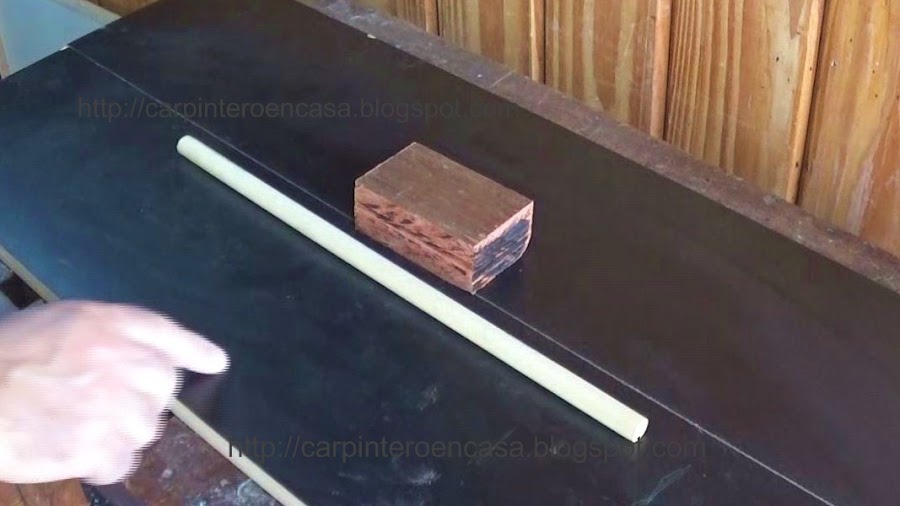

Para ello necesitamos, para comenzar, dos piezas de madera. Pueden ser de madera dura o semidura.


Taco de ........................ 100 mm x 50 mm x 40 mm

Varilla redonda de ........ 350 mm x 13 mm

Ustedes pueden cambiar las medidas por otras aproximadas, si lo desean. Lo único que deben conservar es la forma de la herramienta.

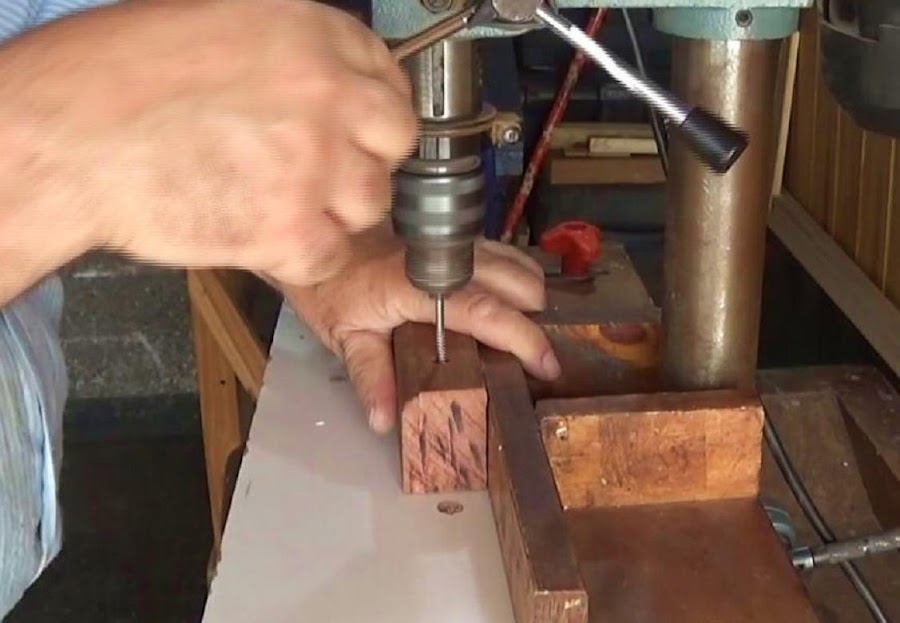

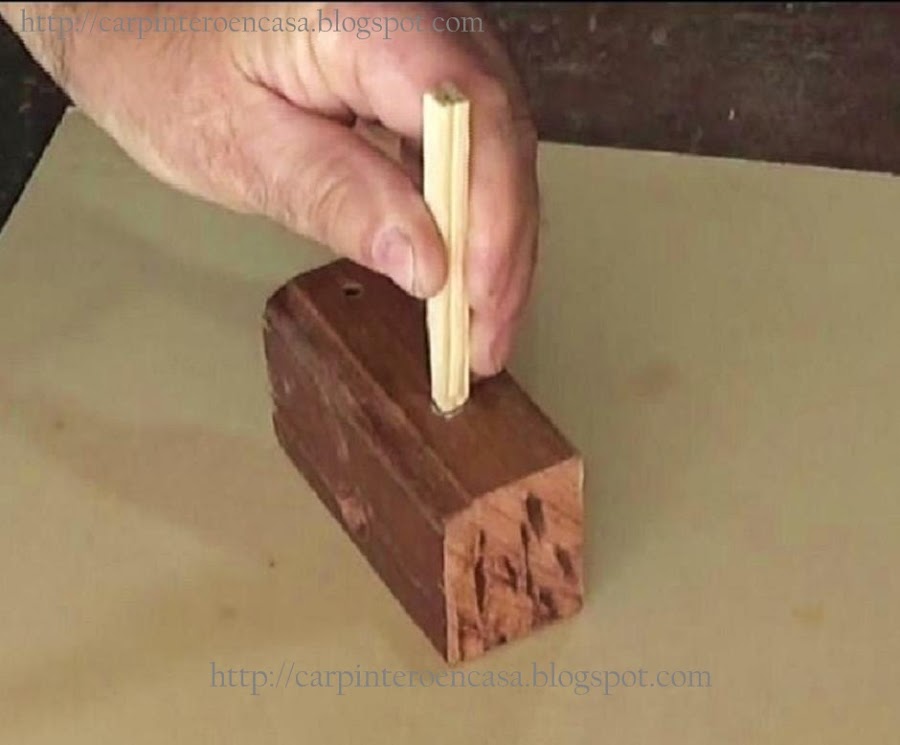

Perforamos sobre la cara del taco, a la mitad, y a unos 15 mm del borde lateral, con una mecha de 13 mm.

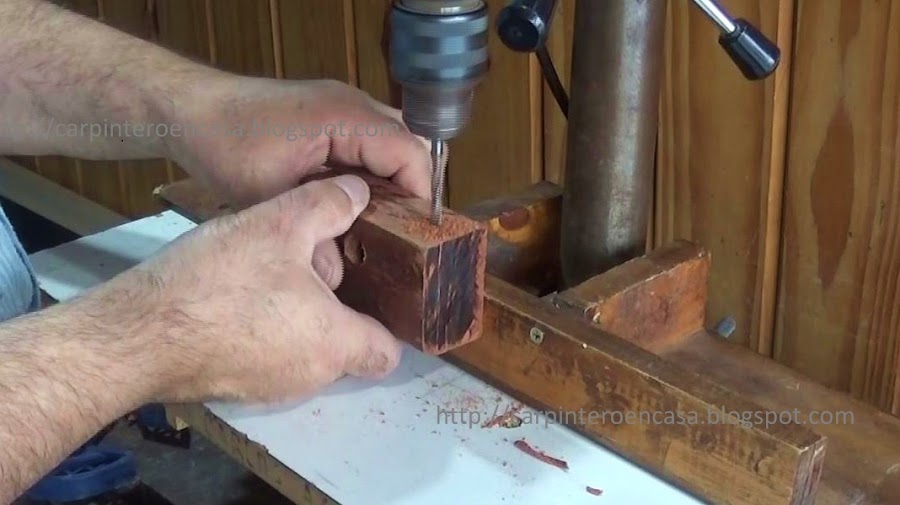

Luego a una distancia entre 15 a 25 mm de uno de los extremos, en el canto, a la mitad, hacen una perforación con una mecha de 4,5 mm de diámetro. Allí pasará el tornillo de ajuste de la varilla.


Seguimos haciendo un corte hasta el orificio, desde el extremo.
Esta ranura será necesaria para cuando ajustemos con la mariposa cierre y comprima a la varilla.


Después otra perforación por el otro extremo con una mecha más gruesa, hasta una profundidad de 20 mm, para allí ubicar una tuerca del tornillo, pinche del compás.




A continuación, la otra perforación, otra vez con la mecha de 4,5 mm de diámetro. Esta ingresará por el agujero mayor.

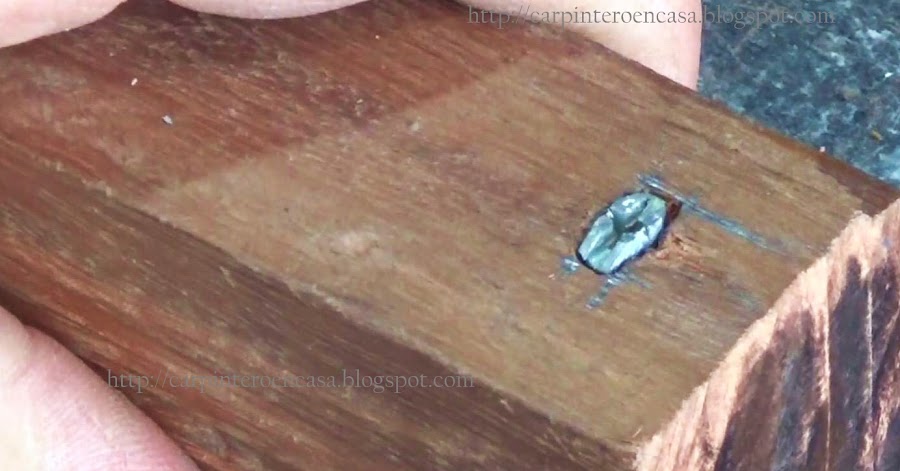

Colocamos la tuerca del tornillo del pinche del compás, que debe ser un poquito más grande que el orificio. De esa manera entrará a presión hasta el fondo.

Alineamos el orificio de la tuerca con el orificio menor del taco, usando el tornillo.

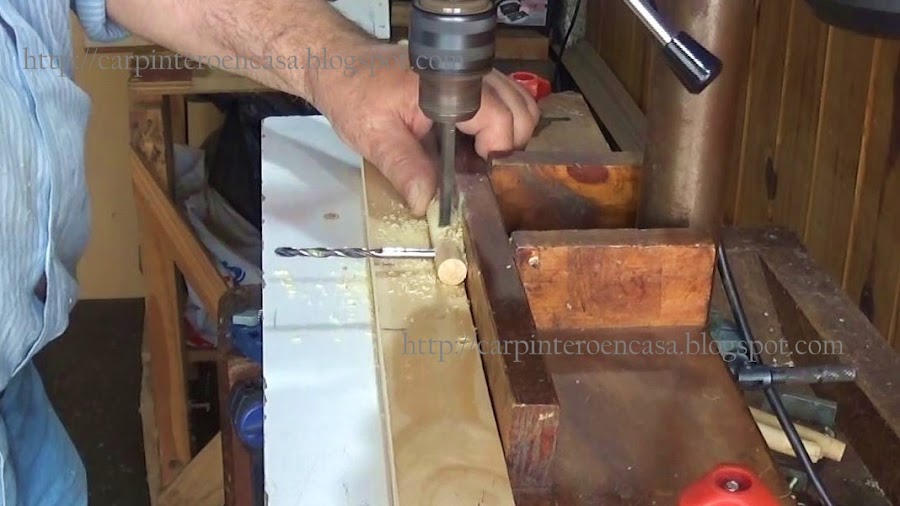

En la varilla, perforamos a una distancia aproximada de 25 mm del extremo, con la misma mecha de 4,5 mm de diámetro, atravesándola. Allí irá el tornillo de ajuste del lápiz.

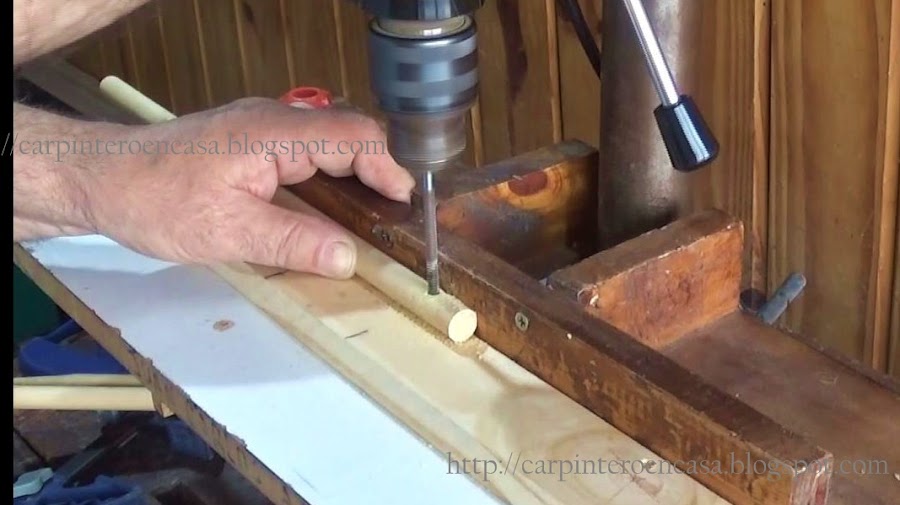

Con otra mecha, de 8 mm, hacemos otra perforación, perpendicular a la primera, a unos 40 mm del extremo, atravesándola. Esta perforación será para ubicar el lápiz.
Usamos la mecha anterior, ubicada en el primer agujero, para que nos sirva como referencia para los 90 grados.


Hacemos lo mismo que hicimos con el taco.
Cortamos en forma longitudinal hasta el orificio mayor.


Achatamos la cabeza del tornillo de ajuste de varilla, para encastrar en la superficie del taco.
Esto se hace para que no gire el tornillo al ajustar con la mariposa.
También le sacamos punta al tornillo del compás.


El corte en la superficie lo haremos con un formón pequeño.
Será como una cajita minúscula donde encastrará la cabeza reformada.
Este tornillo tiene una longitud de 70 mm x 4 mm de díámetro.


Pasamos cera o aceite, luego de haber lijado todo.

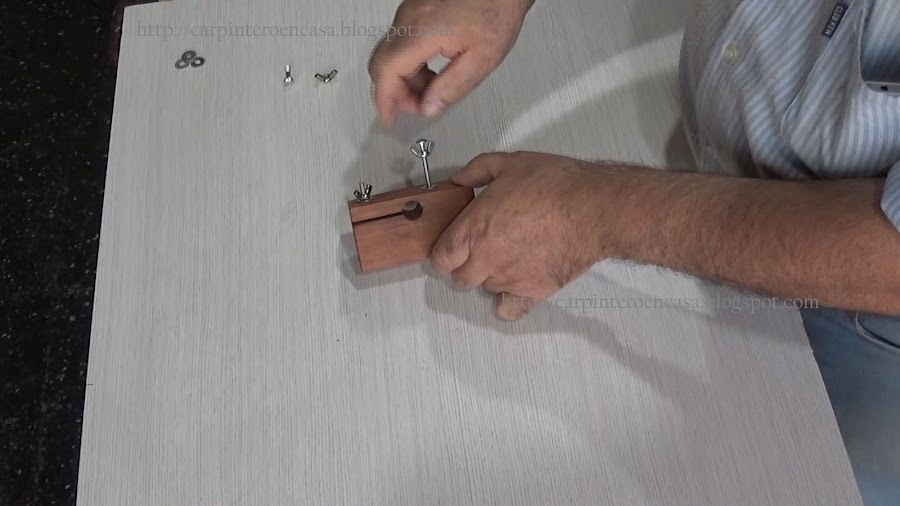

Armamos.


El tornillo del compás tiene 80 mm de largo x 4 mm de espesor.
Se retira el tornillo pinche del compás, desenroscando, cuando éste no se usa.

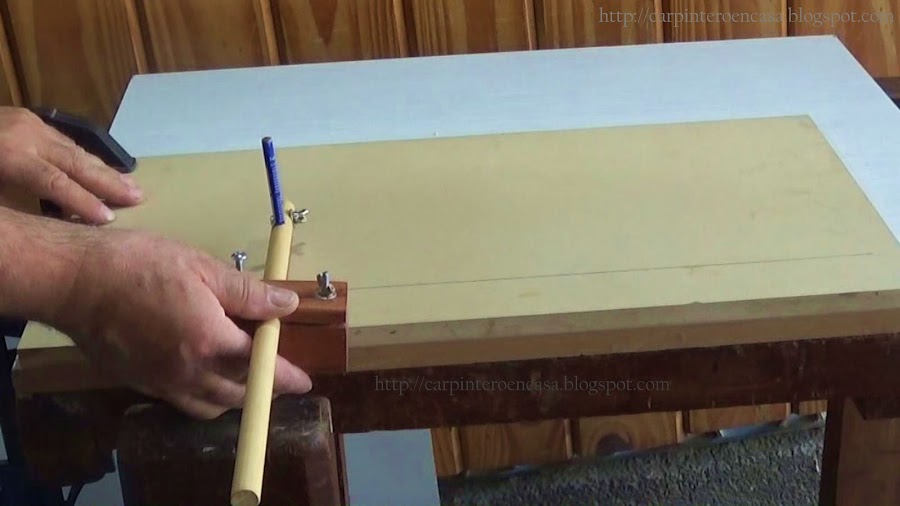

Aquí en función de gramil

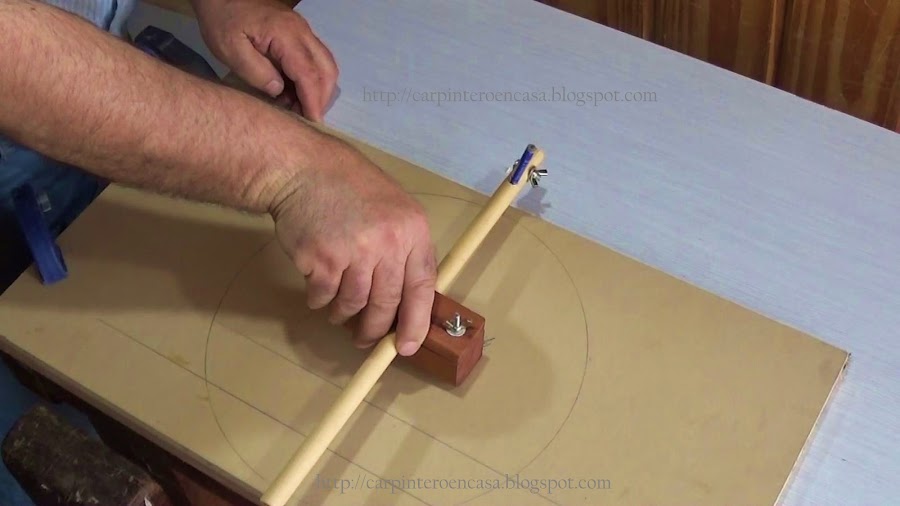

Aquí en función de compás



Anímense .
Es muy fácil de hacer.



Nos vemos en el próximo tema...

Les mando un abrazo...
