Cómo instalar un cable cruzado

La conexión para unir dos ordenadores

Instalar un cable cruzado es un tanto complicado. Sin embargo, seguramente habrás visto en el campus de la universidad o en una cafetería a dos estudiantes que han conectado sus ordenadores mediante un cable, y están enfrascados intercambiando archivos. Tal función es posible gracias a una conexión específica, llamada cable cruzado.

Aunque hoy acostumbramos a intercambiar información y ficheros a través del router de casa, o con el cómodo pendrive, instalar un cable cruzado sigue siendo el mejor recurso cuando los archivos tienen gran volumen, o sencillamente cuando queremos jugar una partida en sendos ordenadores. En este reportaje les explicamos la manera correcta de montar el práctico y barato accesorio.





Los tres elementos necesarios: cable de red, conectores y crimpadora. Para instalar un cable cruzado debemos medir la distancia entre los ordenadores que deseamos conectar, y comprar un cable de la longitud adecuada. El cable es muy barato, al igual que los conectores.

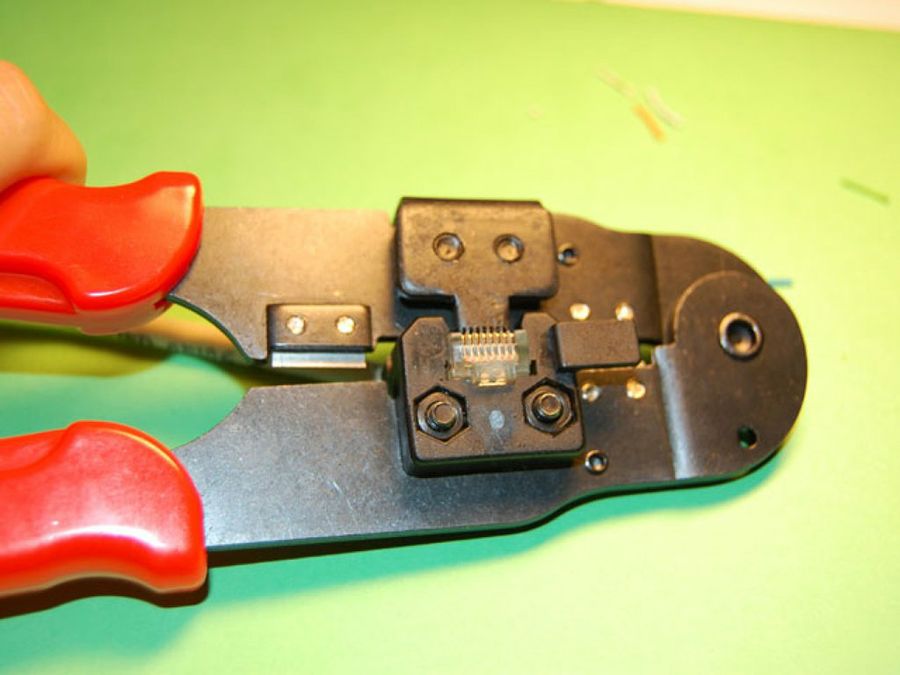

La crimpadora es la herramienta específica que permite unir el cable con los conectores. Dispone también de pelacables, así que no necesitaremos más herramientas. El primer paso es pelar ambos extremos del cable.

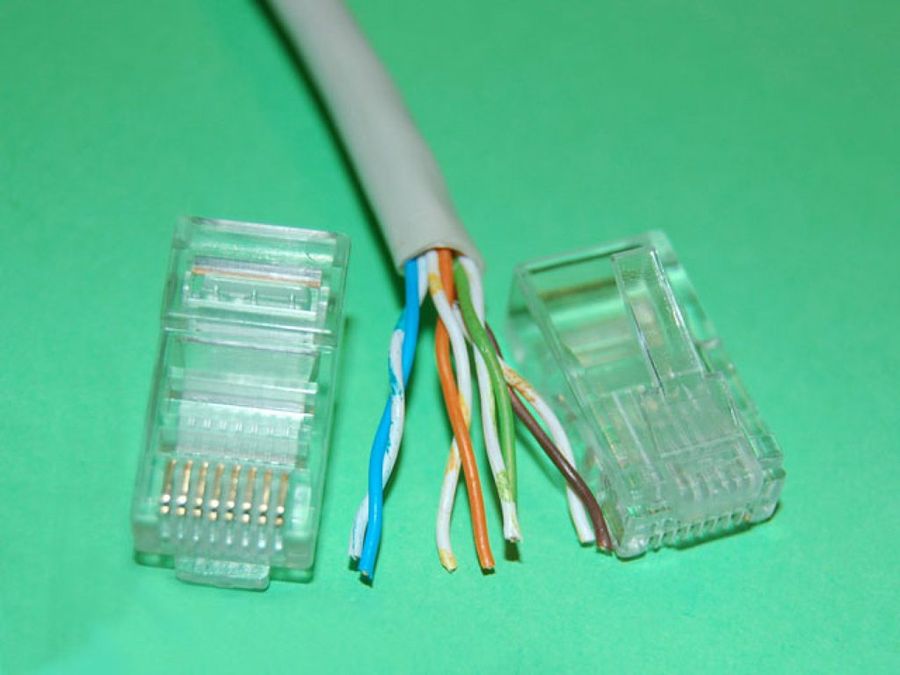

No debemos confundirnos con los conectores normales de teléfono, que son más pequeños. Lo podemos apreciar yuxtaponiendo un conector y un cable de teléfono.


Una buena opción es dejar los cables de la misma longitud que el conector, como vemos en la foto, aunque después tengamos que cortar.


Ahora viene el paso más importante: el orden de los cables. Para ello, destrenzamos todos los cables pequeños y los colocamos siguiendo el esquema. Cualquier cambio en el orden invalidará el montaje. Como observamos, sólo hay que montar cada cablecillo en la posición numerada.


Al llegar aquí, todo el mundo se pregunta: ¿coloco el conector hacia arriba o hacia abajo? La respuesta es simple: tal como vemos en el esquema, con la parte metálica hacia arriba. Debemos poner mucho cuidado en este paso, o llenaremos la mesa con intentos fallidos como los de la imagen.

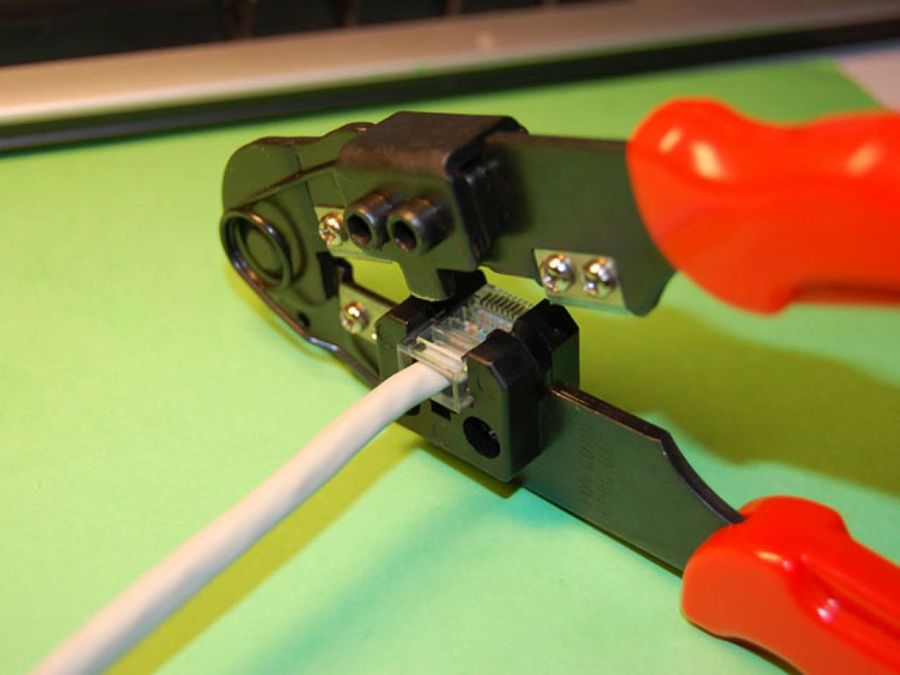

 Ahora unimos los conectores con el cable. Es fácil, la crimpadora sólo admite una posición, y además tiene un tope al final, con lo cual no hay peligro de hacerlo incorrectamente.

Ahora unimos los conectores con el cable. Es fácil, la crimpadora sólo admite una posición, y además tiene un tope al final, con lo cual no hay peligro de hacerlo incorrectamente.

Cortamos las puntas de los cablecitos y los insertamos en el conector, siguiendo el orden correspondiente. Con el fin de evitar que los cables se cambien de lugar, apretaremos fuertemente el extremo. Para que la crimpadora funcione correctamente, debe entrar también parte de la funda gris.

He aquí por fin nuestro cable cruzado. ¿Verdad que es un trabajo sencillo? Y si en casa tenemos cualquier cable de red normal, nos ahorraremos la mitad del trabajo, ya que uno de los extremos nos lo dan hecho y sólo necesitaremos cruzar el otro lado.
