Mecanizado en Madera: Gafas

En esta entrada queria mostar los trabajos de un pedido que me han realizado. Se trata de las monturas de unas gafas hechas en madera. Ahora que estan de moda las monturas de hace unos cuantos años, veo una buena oportunidad intentar sacar una gama de monturas con el bonito acabado que la madera puede proporcionar. Como siempre, se parte del CAD, que ya me lo han facilitado, y se procede, como siempre a programar el corte, en funcion del tipo de madera (velocidad) y el espesor de cada plancha de madera.

Este es un render del modelo 3D:

Gafas


Para realizar este proyecto, hay que empezar practicando segun el tipo de madera, y poco a poco ir puliendo detalles. Por ejemplo, aun no esta definido como se va a montar el cristal en la montura, o que tipo de bisagras se van a usar. Peor se puede empezar a trabajar la madera, curvarla, probar los diferentes acabados, lijados, barnizado, etc…

Para empezar, he probado con contrachapado, que es barato y facil, para comprobar medidas:

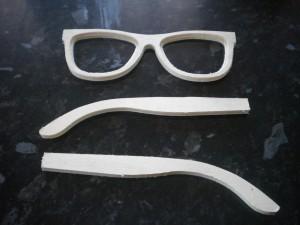

DSCN2774


No han quedado nada mal.

Pero la prueba de verdad es mecanizar en la madera que realmente se va usar:



En este video podeis ver el proceso completo de mecanizado de las gafas, y a continuacion, el resultado:

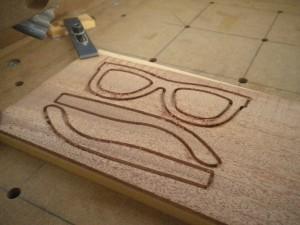

DSCN2910

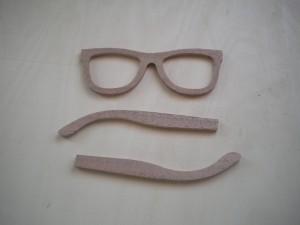

DSCN2912

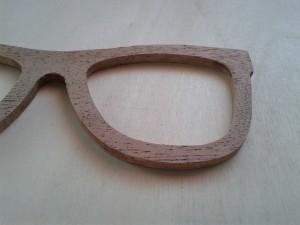

IMG_20140601_133113


Tambien he probado con otros tipos de madera, de diferentes colores y densidades:

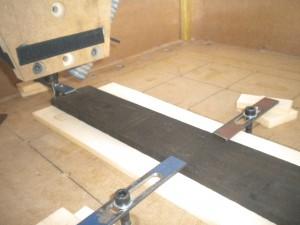

DSCN2915

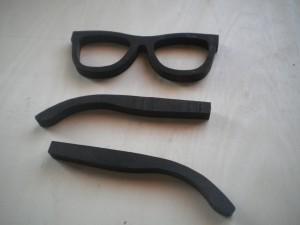

DSCN2917

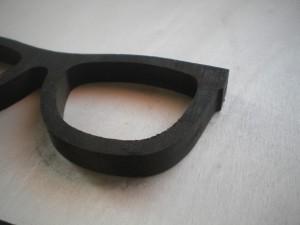

DSCN2918


Esta madera, si acaso es demasiado gorda, pero como estamos en fase de pruebas, asi vamos aprendiendo a tratar los diferentes tipos de madera. Mas adelante seguiremos haciendo mas pruebas, y las iremos colgando aqui.

Como he dicho, esto es un encargo, y espero que algun dia pueda empezar una modesta “produccion”, si todo sale bien y tienen buena acogida. Si os interesa el proyecto, os invito a poneros en contacto con el promotor de la idea, Adrian: admoag@gmail.com
