Devanadera de Hilo

Hace un tiempo me sugirieron meterme en un proyecto peculiar. Se trataba de intentar fabricar tubos de Fibra de Carbono, y básicamente se centraba en el diseño y construcción de una Devanadera de hilo. Básicamente consiste en un husillo giratorio, controlado por ordenador, y una guía para el hilo, también controlada por ordenador. La principal característica, es el hecho de poder controlar tanto la rotación del husillo como el avance de la guia. De esta forma se puede ir enrollando el hilo en el husillo de forma controlada, haciendo los dibujos, o el angulo  que nosotros queramos. Esta es la base. Pero claro, hay que hacerlo. En un primer paso, habría que demostrar que se es capaz de controlarlo con las herramientas de que disponíamos.

Como en el desarrollo de cualquier maquina nueva, hay que ir paso a paso. En primer lugar, convendría preparar un prototipo y comprobar su funcionamiento. Si se es capaz de hacerla funcionar, ya se diseña a escala real. Y que necesitamos para preparar un prototipo? Básicamente un husillo que gire controlado por ordenador, y que la guía este anclada a un sistema que se desplace linealmente también controlado por ordenador. Pues resulta que ya dispongo de todo esto. Como este proyecto lo empecé antes de desarrollar el cuarto eje, tuve que buscarme la vida por otro sitio para tener un husillo giratorio al que acoplar un motor PAP. En mi taller tengo un torno pequeño, un EMCO UNIMAT, al que acoplarle un motor PAP es relativamente sencillo. Metiendo un tubo en el plato de garras, ya tenemos el husillo.

IMG_20140220_205250


Para la guia, basta con anclar una argolla al portaherramientas de mi fresadora, y controlando solo el eje X, ya tendria el invento hecho. Facil y sencillo.

Ahora toca intentar controlarlo. Y es aqui donde entra un compañero, Sergi, que es mi electronico particular. El me ha ayudado en todo el tema electronico de mi CNC, y esta parte no iba a ser menos. Ademas, se implico bastante en esto, e incluso desarrollo un programa en C++ para generar automaticamente el codigo G , listo para ser leido en LinuxCNC. Estas eran las principales caracteristicas del programa:

Basicamente, introduciamos los datos de partida, diametro, longitud, etc..

Despues, las condiciones de funcionamiento: Paso, angulo, velocidad, etc..
El programa generaba un codigo G donde actuaba sobre el eje A y en eje X, dandole las ordenes para que enrollara el hilo segun estos patrones. El programa resulto muy versatil, de forma que al enrollar el hilo, era capaz de seguir el mismo trayecto, desafasado una distancia determinada, para que el hilo no fuera exactamente por el mismo recorrido de la vuelta anterior. Asi se puede crear el dibujo perfecto con el hilo.

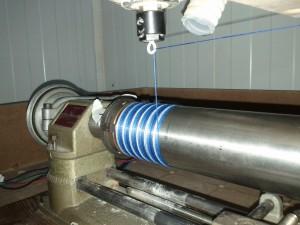

IMG_20140220_205243

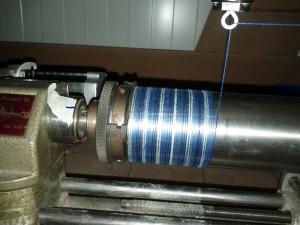

IMG_20140220_205236


Este ha sido el resultado. En este video se aprecia como va enrollando, y como al llegar al final, da justo una vuelta entera, para continuar justo por donde estaba el hilo anterior, pero con un desfase determinado, para que no enrollara sobre el hilo anterior.



Esto evidentemente es una primera fase, sabiendo que el concepto en principio funciona, y que el control no solo se puede hacer, si no que funciona bastante bien, ya se podria dar el siguiente paso. Desarrollar la maquina de verdad. Pero eso es otro paso que ya comentaremos mas adelante.
